Pętla przy rozdzielaczu nie grzeje tak jak pozostałe, choć na zasilaniu jest właściwa temperatura? Najczęściej nie zaczyna się wtedy od wymiany pompy ani regulacji źródła ciepła. Najpierw warto sprawdzić ustawianie przepływomierzy rozdzielacza, odpowietrzenie oraz otwarcie wszystkich obwodów. Prawidłowy przepływ na każdej pętli jest warunkiem równomiernej pracy ogrzewania podłogowego.
Przepływomierz nie ustawia temperatury w pomieszczeniu. Jego zadaniem jest ograniczenie lub zwiększenie ilości wody przepływającej przez konkretną pętlę. Dzięki temu krótsze obwody nie przejmują całego przepływu kosztem długich pętli, a rozdzielacz pracuje zgodnie z założeniami projektu.
Co pokazuje przepływomierz na rozdzielaczu
Na typowym rozdzielaczu do podłogówki przepływomierze znajdują się na belce zasilającej lub powrotnej, zależnie od konstrukcji producenta. Skala najczęściej podaje przepływ w litrach na minutę. Ruchomy element w przezroczystej rurce wskazuje aktualną wartość, ale sposób odczytu trzeba zawsze potwierdzić na oznaczeniach danego modelu. W części przepływomierzy odczytuje się górną, a w innych dolną krawędź pływaka.
Regulacja polega na zmianie przekroju przepływu. Po bardziej otwartym ustawieniu przez pętlę przepływa więcej wody, po przymknięciu mniej. To prosta zasada, ale wynik zależy również od długości rury, średnicy, oporów instalacji, nastawy pompy, pracy siłowników i temperatury wody.
Nie należy zakładać, że każda pętla powinna mieć identyczną wartość, na przykład 2 l/min. Obwód o długości 35 m i obwód 90 m mają inne opory hydrauliczne oraz zwykle obsługują inną powierzchnię. Jednakowy odczyt na wszystkich przepływomierzach może więc oznaczać źle wykonaną regulację, a nie jej poprawność.
Ustawianie przepływomierzy rozdzielacza według projektu
Najpewniejszą podstawą regulacji są wartości przepływów z projektu ogrzewania podłogowego. Projektant określa je dla każdej pętli na podstawie strat ciepła pomieszczenia, rozstawu rur, długości obwodu i przyjętej różnicy temperatur między zasilaniem a powrotem. Instalator powinien opisać pętle na rozdzielaczu, aby było jasne, który przepływomierz obsługuje dane pomieszczenie.
W praktyce wartości spotykane w domach jednorodzinnych często mieszczą się w zakresie około 0,5-2,5 l/min na pętlę. Nie jest to jednak tabela nastaw. Łazienka z gęstszym rozstawem rury może wymagać większego przepływu niż większy pokój o mniejszym zapotrzebowaniu, a długa pętla może potrzebować innej korekty niż wynikałoby wyłącznie z metrażu.
Jeżeli projekt podaje moc pętli, przepływ można oszacować ze wzoru:
przepływ [m³/h] = 0,86 × moc [kW] / różnica temperatur [K]
Przykładowo pętla przekazująca 0,6 kW przy różnicy temperatur 5 K wymaga około 0,103 m³/h, czyli około 1,7 l/min. To tylko punkt wyjścia. W gotowej instalacji odczyt trzeba jeszcze zweryfikować podczas pracy układu.
Przygotowanie instalacji do regulacji
Regulacja na zimnej, zapowietrzonej instalacji daje przypadkowe wyniki. Przed rozpoczęciem pracy uruchom źródło ciepła i pompę obiegową zgodnie z nastawami roboczymi. Wszystkie zawory odcinające przy rozdzielaczu muszą być otwarte, a instalacja napełniona i odpowietrzona.
Jeżeli na belce powrotnej są siłowniki termoelektryczne, dla regulacji muszą one otwierać przepływ przez wszystkie pętle. W zależności od typu siłownika i sterowania można ustawić termostaty na wysoką temperaturę, zastosować funkcję ręcznego otwarcia lub czasowo zdemontować siłowniki. Nie należy regulować przepływomierzy przy zamkniętych zaworach, ponieważ wskazanie będzie zerowe albo zaniżone.
Przed nastawą sprawdź cztery elementy:
- właściwe ciśnienie instalacji na zimno i podczas pracy,
- działanie pompy obiegowej oraz jej ustawiony bieg lub tryb pracy,
- otwarcie zaworów na rozdzielaczu i przy źródle ciepła,
- odpowietrzenie pętli oraz brak wycieków przy złączkach.
Jak regulować przepływ na pętlach

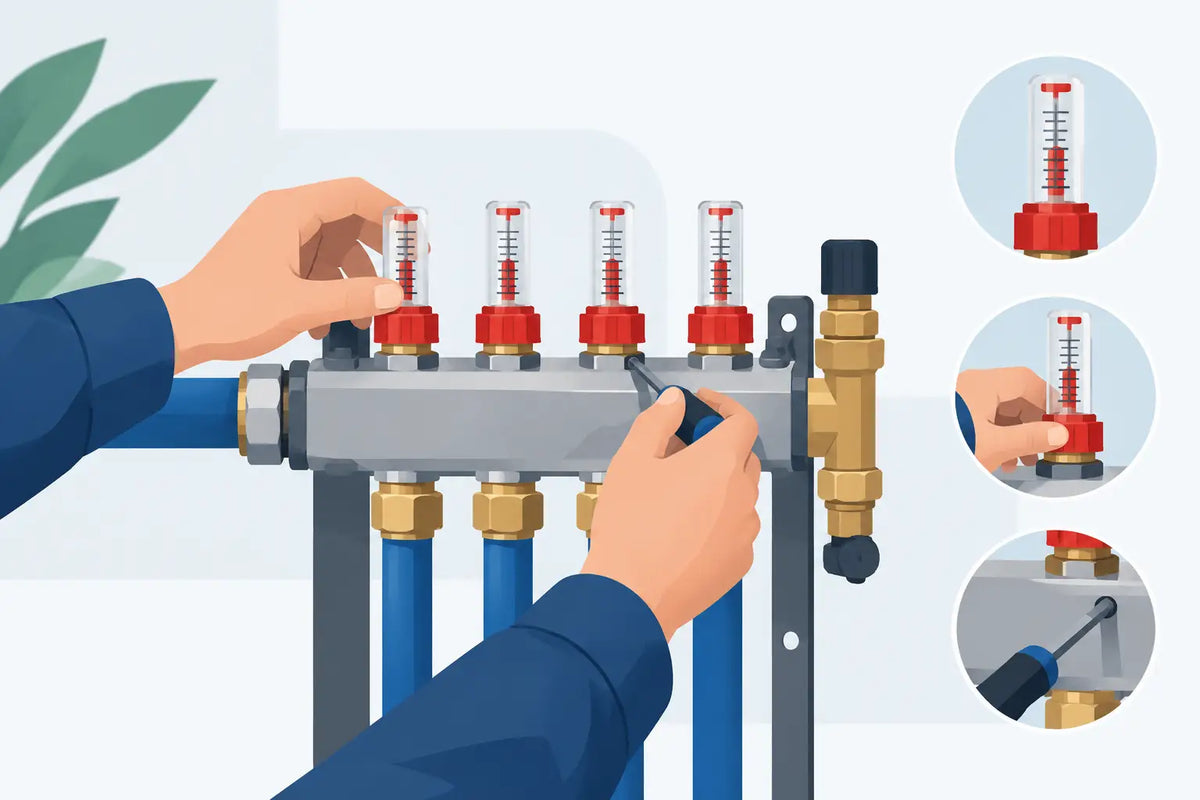

Zacznij od pełnego otwarcia przepływomierzy albo od wartości zbliżonych do projektowych. Następnie ustawiaj każdą pętlę pojedynczo, obracając element regulacyjny przepływomierza zgodnie z instrukcją konkretnego rozdzielacza. W wielu modelach obrót w jedną stronę zwiększa przepływ, a w drugą go ogranicza, lecz nie warto kierować się wyłącznie ogólną zasadą. Konstrukcja pokrętła i blokady może się różnić.
Po zmianie nastawy odczekaj chwilę, aż wskazanie się ustabilizuje. Regulacja jednego obwodu wpływa na pozostałe: gdy przymkniesz krótką pętlę, część dostępnego przepływu może przejść do dłuższych obwodów. Dlatego po ustawieniu ostatniej pętli wróć do pierwszej i sprawdź wszystkie wartości ponownie.
Nie wykonuj dużych zmian naraz. Korekta o 0,1-0,2 l/min jest zwykle łatwiejsza do oceny niż gwałtowne przestawienie kilku przepływomierzy. Po regulacji zostaw instalację w normalnym trybie pracy. Komfort cieplny posadzki i pomieszczenia ocenia się po kilku godzinach, a przy dużej wylewce nawet po dobie. Podłogówka reaguje wolno, więc korekta po 20 minutach często prowadzi do zbyt agresywnego przestawiania instalacji.
Gdy przepływomierz nie pokazuje oczekiwanej wartości
Jeżeli pętla ma ustawioną wysoką wartość, a pływak nadal nie podnosi się, przyczyna nie zawsze leży w samym przepływomierzu. Najpierw upewnij się, że zawór pod siłownikiem jest otwarty. Zablokowany trzpień zaworu, szczególnie po dłuższym postoju poza sezonem, skutecznie zamyka obieg mimo poprawnej nastawy na belce.
Kolejną częstą przyczyną jest powietrze w pętli. Objawia się ono niestabilnym wskazaniem, szumem oraz wyraźnie chłodniejszym fragmentem podłogi. Odpowietrzanie wykonuje się obwód po obwodzie, z zamknięciem pozostałych pętli, aby strumień wody skutecznie wypchnął powietrze z danego obiegu.
Problem może też powodować zbyt mała dyspozycyjność pompy. Jeśli wszystkie przepływomierze wskazują wartości niższe od wymaganych, mimo pełnego otwarcia i odpowietrzenia, trzeba sprawdzić nastawę pompy, filtry, zawory oraz opory na mieszaczu. Sama próba dalszego otwierania przepływomierzy niczego wtedy nie zmieni.
Warto również sprawdzić, czy odczyt nie jest zakłócony przez zabrudzenie. Osad instalacyjny może ograniczyć ruch pływaka, a zanieczyszczony filtr siatkowy zmniejszy przepływ w całym układzie. Przy nowej instalacji problemem bywa niedostateczne płukanie przed uruchomieniem.
Regulacja hydrauliczna a sterowanie pokojowe
Przepływomierze służą do regulacji hydraulicznej, a termostaty pokojowe do bieżącego sterowania temperaturą. Te funkcje powinny się uzupełniać. Najpierw należy zapewnić właściwy przepływ dla każdej pętli, później termostaty i siłowniki mogą okresowo zamykać obwody po osiągnięciu temperatury w pomieszczeniu.
Nie należy kompensować niedogrzania stałym maksymalnym otwarciem jednej pętli bez sprawdzenia przyczyny. Jeżeli pomieszczenie wymaga wyraźnie większej nastawy niż projektowa, przyczyną może być nieprawidłowe przypisanie pętli, zapowietrzenie, źle ustawiona krzywa grzewcza albo zbyt niska temperatura zasilania. Przepływ jest tylko jednym z parametrów pracy instalacji.
Przy kompletowaniu rozdzielacza, rur i elementów montażowych warto zadbać o kompatybilność całego układu. W CIEPLO PRO dostępne są komponenty do wodnego ogrzewania podłogowego, które pozwalają skompletować instalację bez przypadkowego łączenia elementów o różnych standardach.
Po zakończeniu regulacji opisz pętle i zanotuj ustawione wartości. Taka kartka w szafce rozdzielacza przyspiesza późniejszy serwis, modernizację oraz ponowne uruchomienie po sezonie. Gdy po kilku dniach stabilnej pracy jedna strefa nadal zachowuje się inaczej niż pozostałe, szukaj przyczyny systemowo, zaczynając od przepływu, otwarcia zaworu i odpowietrzenia, a nie od przypadkowej zmiany wszystkich nastaw.
