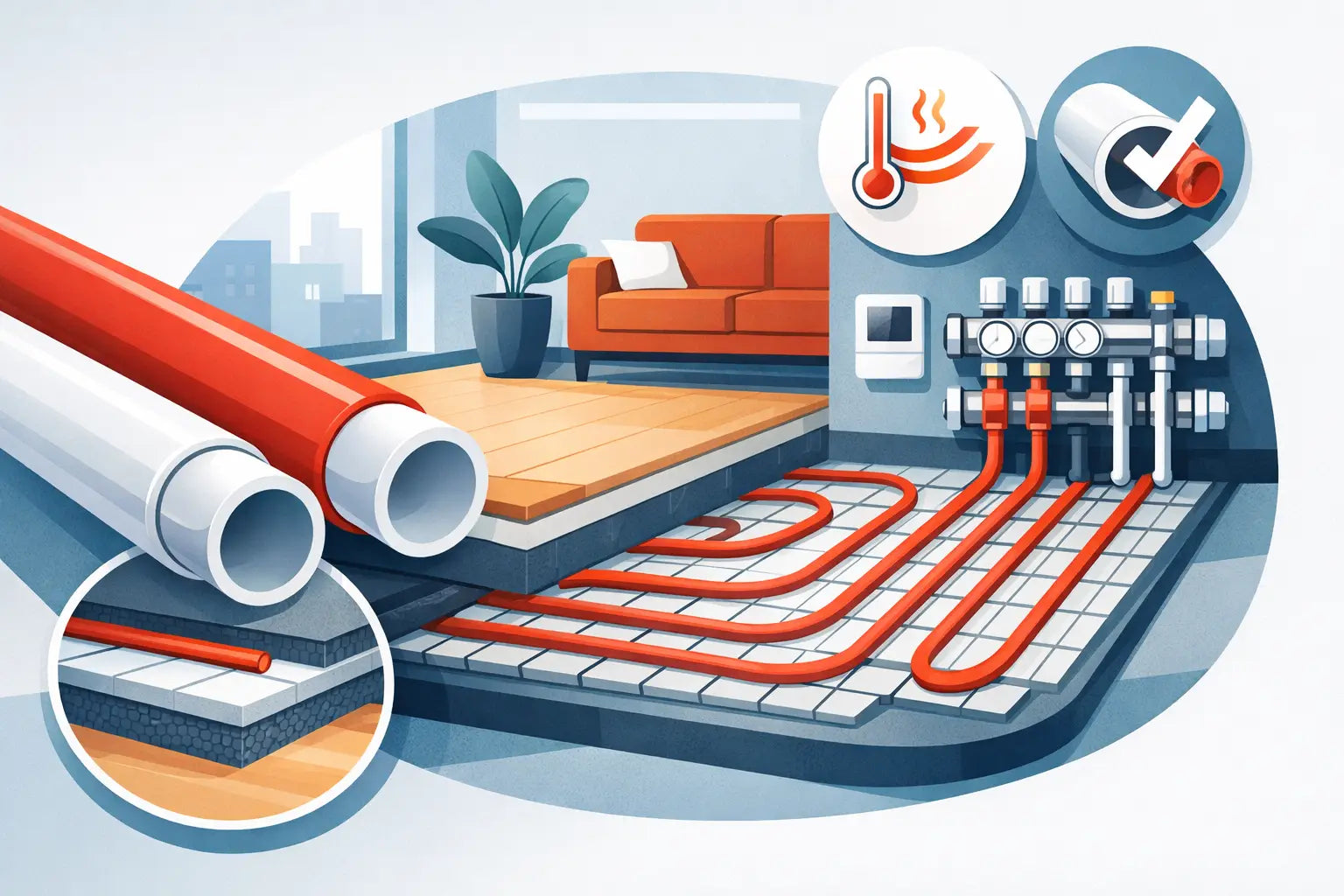

Rury do ogrzewania podłogowego PERT są jednym z tych elementów instalacji, których po wykonaniu wylewki nie da się już łatwo wymienić. Dlatego przy zakupie liczy się nie tylko cena za metr bieżący. Trzeba sprawdzić wymiary rury, jej przeznaczenie, klasę zastosowania, obecność bariery antydyfuzyjnej oraz zgodność z pozostałymi elementami układu.
W wodnym ogrzewaniu podłogowym rura pracuje przez lata pod jastrychem, w zmiennych warunkach temperaturowych i ciśnieniowych. Dobrze dobrany materiał pozwala wykonać pętle sprawnie, utrzymać założone przepływy na rozdzielaczu i ograniczyć ryzyko problemów podczas eksploatacji.
Czym jest rura PE-RT?
PE-RT to polietylen o podwyższonej odporności temperaturowej. Nazwa pochodzi od angielskiego Polyethylene of Raised Temperature Resistance. Materiał został opracowany do instalacji, w których rura ma przenosić wodę o podwyższonej temperaturze, w tym do ogrzewania płaszczyznowego.
W praktyce rura PE-RT jest ceniona przede wszystkim za elastyczność. Łatwiej prowadzić ją po izolacji, układać w ślimak lub meander oraz zachować zaprojektowany rozstaw bez nadmiernego naprężania materiału. To realna korzyść przy pracy z dłuższymi pętlami i na powierzchniach o nieregularnym kształcie.
Sama nazwa PE-RT nie przesądza jednak o jakości całego produktu. Rury różnych producentów mogą różnić się budową, klasą zastosowania, grubością ścianki, zastosowaną barierą tlenową oraz parametrami deklarowanymi w dokumentacji technicznej. Przy doborze nie należy kierować się wyłącznie oznaczeniem materiału na etykiecie.
Rury do ogrzewania podłogowego PERT a bariera EVOH
W instalacji zamkniętej ważna jest ochrona przed przenikaniem tlenu do wody grzewczej. Tlen może przyspieszać korozję metalowych elementów układu, między innymi rozdzielacza, zaworów, pomp i wymiennika ciepła. Z tego powodu standardem w ogrzewaniu podłogowym są rury z warstwą antydyfuzyjną EVOH.
Bariera EVOH ogranicza dyfuzję tlenu przez ściankę rury. Jej zastosowanie ma znaczenie szczególnie wtedy, gdy instalacja zawiera stalowe lub żeliwne komponenty. Warto sprawdzić, czy producent deklaruje zgodność z normą dotyczącą szczelności tlenowej oraz czy warstwa ochronna jest zabezpieczona konstrukcyjnie przed uszkodzeniem podczas transportu i montażu.
Na rynku spotyka się rury jednorodne PE-RT z warstwą EVOH oraz konstrukcje wielowarstwowe, na przykład PE-RT/EVOH/PE-RT. Oba rozwiązania mogą być przeznaczone do podłogówki, jeżeli mają właściwe parametry użytkowe. Różnica leży w budowie i sposobie umieszczenia bariery. W rurze wielowarstwowej EVOH znajduje się zwykle wewnątrz struktury materiału, dzięki czemu jest mniej narażona na przetarcie przy układaniu.
Najczęstszy wymiar: 16 x 2 mm
Do domowych instalacji najczęściej wybiera się rurę 16 x 2 mm. Pierwsza wartość oznacza średnicę zewnętrzną, druga grubość ścianki. Taki wymiar dobrze współpracuje z typowymi rozdzielaczami, złączkami eurokonusowymi i systemami mocowania przeznaczonymi do ogrzewania podłogowego.
Rura 16 x 2 mm jest kompromisem między łatwością montażu, przepływem i długością pętli. Daje instalatorowi dużą swobodę prowadzenia przewodów, a jednocześnie pozwala projektować obwody o długościach typowych dla domów jednorodzinnych. Dokładna maksymalna długość pętli nie powinna być ustalana „z pamięci”. Zależy od rozstawu rur, zapotrzebowania pomieszczenia na ciepło, temperatur zasilania, oporów przepływu oraz możliwości pompy i rozdzielacza.
Większa średnica rury może ograniczyć opory hydrauliczne, ale wymaga odpowiedniego systemu złączek i może być mniej wygodna w ciasnych miejscach. Mniejsza średnica ułatwia prowadzenie, lecz przy długich pętlach zwiększa opory. Dlatego średnicę dobiera się do projektu instalacji, a nie wyłącznie do dostępności produktu.
Jak dobrać rurę PE-RT do projektu
Punkt wyjścia stanowi projekt lub przynajmniej obliczenia wykonane dla konkretnego budynku. Należy znać powierzchnię grzewczą, planowany rozstaw rur, liczbę obwodów i przewidywane długości pętli. Dopiero wtedy można policzyć potrzebną ilość rury z zapasem na dojścia do rozdzielacza i ewentualne korekty przy układaniu.
Przy zamówieniu warto zweryfikować cztery kwestie:
- wymiar rury oraz zgodność z używanymi złączkami i rozdzielaczem,
- obecność bariery antydyfuzyjnej EVOH,
- deklarowane parametry pracy i przeznaczenie do instalacji grzewczych,
- długość kręgu, która powinna ograniczać liczbę odcinków oraz odpad montażowy.
Dobór kręgów ma znaczenie organizacyjne. Krąg o długości dopasowanej do planowanych obwodów ogranicza odpady, ale bardzo duży krąg jest cięższy i wymaga wygodnego miejsca do rozwijania. Przy większej realizacji warto wcześniej rozpisać, z którego kręgu będą wykonywane poszczególne pętle.
Montaż: materiał to nie wszystko
Nawet właściwie dobrana rura nie zapewni poprawnej pracy instalacji, jeśli zostanie ułożona bez kontroli rozstawu, zbyt ostrymi łukami lub bez prób szczelności. Rurę należy prowadzić zgodnie z projektem i minimalnym promieniem gięcia podanym przez producenta. Zbyt mocne załamanie może zwęzić przekrój przewodu i utrudnić przepływ w obwodzie.
W strefach przy ścianach zewnętrznych, dużych przeszkleniach lub drzwiach tarasowych rozstaw rur często jest mniejszy niż w centralnej części pomieszczenia. Nie jest to błąd wykonawczy, lecz sposób na pokrycie większych strat ciepła w strefie brzegowej. Rozstaw, długość pętli i temperatura zasilania powinny działać jako jeden układ.
Przed zalaniem jastrychu instalację należy napełnić i poddać próbie ciśnieniowej zgodnie z wymaganiami projektu, producenta systemu oraz zasadami wykonawstwa. W czasie wylewania wylewki rury zwykle pozostają pod ciśnieniem. Ułatwia to wykrycie ewentualnego uszkodzenia mechanicznego powstałego podczas prac.
Nie należy mieszać przypadkowych komponentów tylko dlatego, że ich wymiary pozornie pasują. Rozdzielacz, złączki, rura, system mocowania oraz narzędzia powinny być dobrane pod konkretny standard wymiarowy i sposób montażu. Przy zakupie materiałów w jednym miejscu łatwiej sprawdzić kompletność zestawu: od rury, przez klipsy lub folię, po rozdzielacz i elementy przyłączeniowe.
PE-RT czy rura wielowarstwowa z aluminium?
Rury PE-RT są częstym wyborem do klasycznego ogrzewania podłogowego ze względu na elastyczność i prosty montaż. Alternatywą są rury wielowarstwowe z wkładką aluminiową, na przykład PE-RT/AL/PE-RT. Aluminium zapewnia bardzo wysoką barierowość tlenową i ogranicza rozszerzalność cieplną, ale taka rura zachowuje się inaczej podczas układania oraz może wymagać większej wprawy przy formowaniu łuków.
Nie ma jednego materiału najlepszego dla każdej realizacji. W standardowej instalacji podłogowej rura PE-RT z barierą EVOH jest rozwiązaniem funkcjonalnym i powszechnie stosowanym. Jeżeli projekt przewiduje konkretny system, parametry producenta lub szczególne wymagania inwestycji, należy trzymać się tych wytycznych zamiast zmieniać materiał na etapie zakupów.
Przed zamówieniem porównaj oznaczenia na rurze z projektem, sprawdź średnicę przyłączy rozdzielacza i policz długości wszystkich pętli. To kilka minut pracy, które pozwala uniknąć braków materiałowych wtedy, gdy instalacja jest już gotowa do układania.
