Przewodnik po przepływomierzach rozdzielacza zaczyna się od jednej praktycznej zasady: przepływomierz nie ustawia temperatury podłogi, lecz ilość wody krążącej w konkretnej pętli. To właśnie od właściwego przepływu zależy, czy krótsze i dłuższe obiegi będą oddawały ciepło równomiernie. Dobrze dobrane i wyregulowane przepływomierze skracają rozruch instalacji, ułatwiają serwis i pozwalają szybko znaleźć przyczynę niedogrzania pomieszczenia.
Czym jest przepływomierz na rozdzielaczu

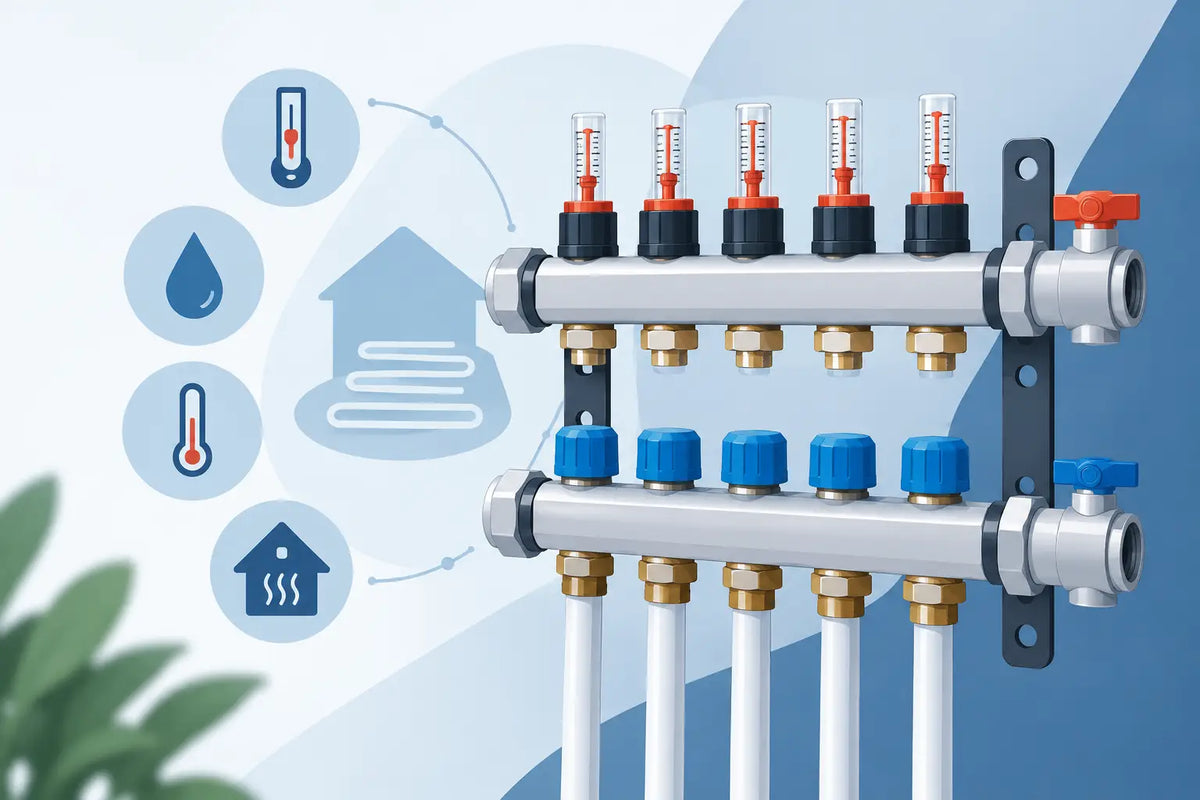

Przepływomierz, nazywany też rotametrem, jest elementem montowanym zwykle na belce zasilającej rozdzielacza ogrzewania podłogowego. W jego przezroczystej części widoczny jest pływak lub wskaźnik, który pokazuje aktualny przepływ wody przez pętlę. Odczyt podawany jest najczęściej w litrach na minutę, na przykład 0,5 l/min, 1,2 l/min lub 2,0 l/min.
Na drugiej belce rozdzielacza znajdują się zazwyczaj zawory powrotne, często przystosowane do montażu siłowników termoelektrycznych. Taki układ ma konkretną funkcję: przepływomierz służy do nastawy i kontroli przepływu, a zawór na powrocie odpowiada za otwieranie lub zamykanie pętli przez termostat pokojowy. Nie należy traktować tych elementów jako zamienników.
W instalacji z kilkoma pętlami opory przepływu nie są jednakowe. Krótki obieg w małej łazience stawia wodzie znacznie mniejszy opór niż długa pętla w salonie. Gdy wszystkie obiegi pozostawi się całkowicie otwarte, woda może wybierać łatwiejszą drogę. Efekt to przegrzane krótkie pętle i niedogrzane strefy obsługiwane przez dłuższe obiegi.
Przewodnik po przepływomierzach rozdzielacza: dobór
Najpierw należy sprawdzić zgodność przepływomierza z rozdzielaczem. Liczą się nie tylko średnica i gwint, ale również konstrukcja belki, sposób uszczelnienia, wysokość elementu oraz kierunek przepływu. Przepływomierze nie są uniwersalnym akcesorium do każdego rozdzielacza, nawet jeśli wizualnie wyglądają podobnie. Najbezpieczniej dobierać je do konkretnego systemu i producenta rozdzielacza.
W instalacjach podłogowych popularne są rotametry z zakresem do około 5 l/min. Nie oznacza to, że każda pętla powinna pracować blisko górnej granicy skali. Typowe wartości są często niższe, a wymagana nastawa wynika z projektu, długości pętli, rozstawu rur, zapotrzebowania cieplnego pomieszczenia i parametrów zasilania. Zbyt duży zakres może też utrudniać precyzyjny odczyt małych przepływów.
Przy zakupie warto ocenić jakość skali i czytelność wskaźnika. W rozdzielaczu montowanym w ciasnej szafce możliwość szybkiego odczytu ma znaczenie większe niż dekoracyjny wygląd elementu. Istotna jest również dostępność części kompatybilnych, szczególnie gdy instalacja ma być w przyszłości rozbudowywana lub serwisowana.
Jeżeli rozdzielacz kupowany jest od podstaw, praktycznym rozwiązaniem jest komplet z fabrycznie zamontowanymi przepływomierzami. Ogranicza to ryzyko pomyłki przy doborze gwintu i uszczelnień oraz przyspiesza montaż. Przy wymianie pojedynczego uszkodzonego elementu trzeba natomiast porównać go z istniejącym modelem, a nie kierować się wyłącznie zakresem pomiarowym.
Jak ustalić wymagany przepływ pętli
Prawidłowa regulacja zaczyna się od projektu instalacji. Jeżeli projektant podał przepływy dla poszczególnych obiegów, należy przyjąć te wartości jako nastawy wyjściowe. Projekt uwzględnia obciążenie cieplne pomieszczeń oraz obliczeniową różnicę temperatury między zasilaniem i powrotem.
Gdy dokumentacja nie zawiera nastaw, przepływ można oszacować z mocy pętli i zakładanej różnicy temperatur. W uproszczeniu przepływ w l/min wynosi moc pętli w watach podzieloną przez 70 razy różnicę temperatur w kelwinach. Dla pętli o mocy 700 W i różnicy temperatur 5 K otrzymujemy około 2 l/min. To wartość orientacyjna, pomocna podczas wstępnego uruchomienia, a nie zamiennik obliczeń hydraulicznych.
W praktyce ogrzewania podłogowego często pracuje się przy różnicy temperatur zasilania i powrotu rzędu 3-7 K. Mniejsza różnica wymaga większego przepływu, większa - mniejszego. Nie ma jednej nastawy dobrej dla wszystkich domów. Znaczenie ma źródło ciepła, pompa obiegowa, mieszanie temperatury, rodzaj posadzki i realna charakterystyka budynku.
Długość pętli także wymaga uwagi, ale sama nie wyznacza przepływu. Długa pętla może potrzebować większego przepływu z uwagi na obsługiwaną powierzchnię, a jednocześnie stawia większy opór hydrauliczny. Jeżeli pompa nie zapewnia odpowiedniego ciśnienia dyspozycyjnego, sama zmiana nastawy rotametru nie rozwiąże problemu.
Regulacja przepływomierzy krok po kroku
Regulację wykonuje się po napełnieniu, odpowietrzeniu i sprawdzeniu szczelności instalacji. Pompa obiegowa musi pracować, a wszystkie pętle przeznaczone do regulacji powinny być otwarte. Jeśli na powrocie zamontowano siłowniki, na czas ustawiania przepływów należy zapewnić ich pełne otwarcie, zgodnie z zastosowanym systemem sterowania.
Najpierw warto ustawić przepływomierze na wartości wynikające z projektu albo z przyjętych obliczeń. Nastawę zmienia się przez obrót pierścienia regulacyjnego lub korpusu, zależnie od konstrukcji rotametru. Nie należy używać nadmiernej siły. Element z tworzywa, skala i uszczelnienia nie są przeznaczone do pracy jak zawór odcinający.
Po każdej zmianie trzeba odczekać, aż przepływ się ustabilizuje. Szczególnie w instalacjach z wieloma pętlami korekta jednego obiegu wpływa na pozostałe. Dlatego regulację prowadzi się kolejno, z kilkukrotnym powrotem do wcześniej ustawionych przepływów. Prawidłowy odczyt wykonuje się na wysokości wskazania pływaka, zgodnie z oznaczeniem producenta.
Po wstępnym zrównoważeniu instalacja powinna pracować przez pewien czas w stabilnych warunkach. Dopiero wtedy można ocenić temperaturę pomieszczeń i ewentualnie skorygować nastawy. Zmiana o kilka dziesiątych l/min może być uzasadniona, ale duże korekty wykonywane bez diagnozy zwykle maskują problem z projektem, odpowietrzeniem albo pracą pompy.
Najczęstsze objawy i przyczyny problemów
Brak wskazania na przepływomierzu nie zawsze oznacza jego awarię. Najpierw należy sprawdzić, czy pętla nie jest zamknięta na zaworze powrotnym, czy siłownik otrzymał sygnał do otwarcia oraz czy pompa pracuje. Kolejną częstą przyczyną jest powietrze w pętli, które blokuje przepływ lub powoduje niestabilne wskazania.
Jeżeli wskaźnik pokazuje przepływ, a podłoga nadal grzeje słabo, problem może leżeć poza rozdzielaczem. Warto porównać temperaturę zasilania i powrotu, sprawdzić ustawienie źródła ciepła oraz pracę zaworu mieszającego, jeśli występuje. Niska temperatura zasilania nie zostanie naprawiona przez zwiększenie przepływu ponad wartości projektowe.
Z kolei stale zbyt wysoki przepływ w jednej pętli często wskazuje na zbyt otwartą regulację albo niedostateczne zdławienie krótszych obiegów. Powoduje to nierównomierny rozdział wody. Pętla o małym oporze hydraulicznie „zabiera” wydajność pompy, której może zabraknąć dla dalszych obiegów.
Zabrudzony lub zablokowany pływak może pojawić się w instalacji niedokładnie wypłukanej po montażu. Osad, resztki materiałów instalacyjnych i produkty korozji ograniczają pracę elementów regulacyjnych. W takim przypadku nie należy rozbierać przepływomierza pod ciśnieniem. Najpierw trzeba odciąć obieg, spuścić ciśnienie w odpowiednim zakresie i postępować zgodnie z instrukcją producenta.
Montaż i eksploatacja bez błędów
Przepływomierze montuje się zgodnie z kierunkiem i pozycją przewidzianą przez producenta rozdzielacza. W praktyce najczęściej znajdują się pionowo na belce zasilającej, co zapewnia poprawną pracę pływaka i wygodny odczyt. Przed uruchomieniem instalacji trzeba sprawdzić szczelność każdego połączenia oraz możliwość swobodnego dostępu do regulacji w szafce rozdzielaczowej.
Podczas napełniania instalacji szczególnie istotne jest odpowietrzanie pętli pojedynczo. Woda powinna przepłukać każdy obieg z odpowiednią intensywnością, zanim instalacja zostanie oddana do pracy. Późniejsza regulacja rotametrów nie zastąpi prawidłowego napełnienia.
W eksploatacji warto okresowo porównać rzeczywiste wskazania z zapisanymi nastawami. Nie ma potrzeby codziennego kręcenia przepływomierzami, zwłaszcza gdy instalacja pracuje stabilnie. Kontrola jest uzasadniona po zmianie ustawień pompy, modernizacji rozdzielacza, montażu dodatkowych pętli albo gdy użytkownik zgłasza różnice temperatur między pomieszczeniami.
Przy kompletowaniu rozdzielacza najlepiej traktować przepływomierze jako część całego układu: belki, zaworów powrotnych, nypli, odpowietrzników, zaworów napełniająco-spustowych i ewentualnych siłowników. Zgodność tych elementów ogranicza przestoje na montażu i daje instalatorowi realną możliwość regulacji, a nie tylko odczytu. Przed zakupem warto policzyć liczbę pętli, sprawdzić wymagany zakres przepływów i pozostawić dostęp serwisowy do rozdzielacza - te trzy decyzje zwykle oszczędzają najwięcej czasu przy uruchomieniu.
