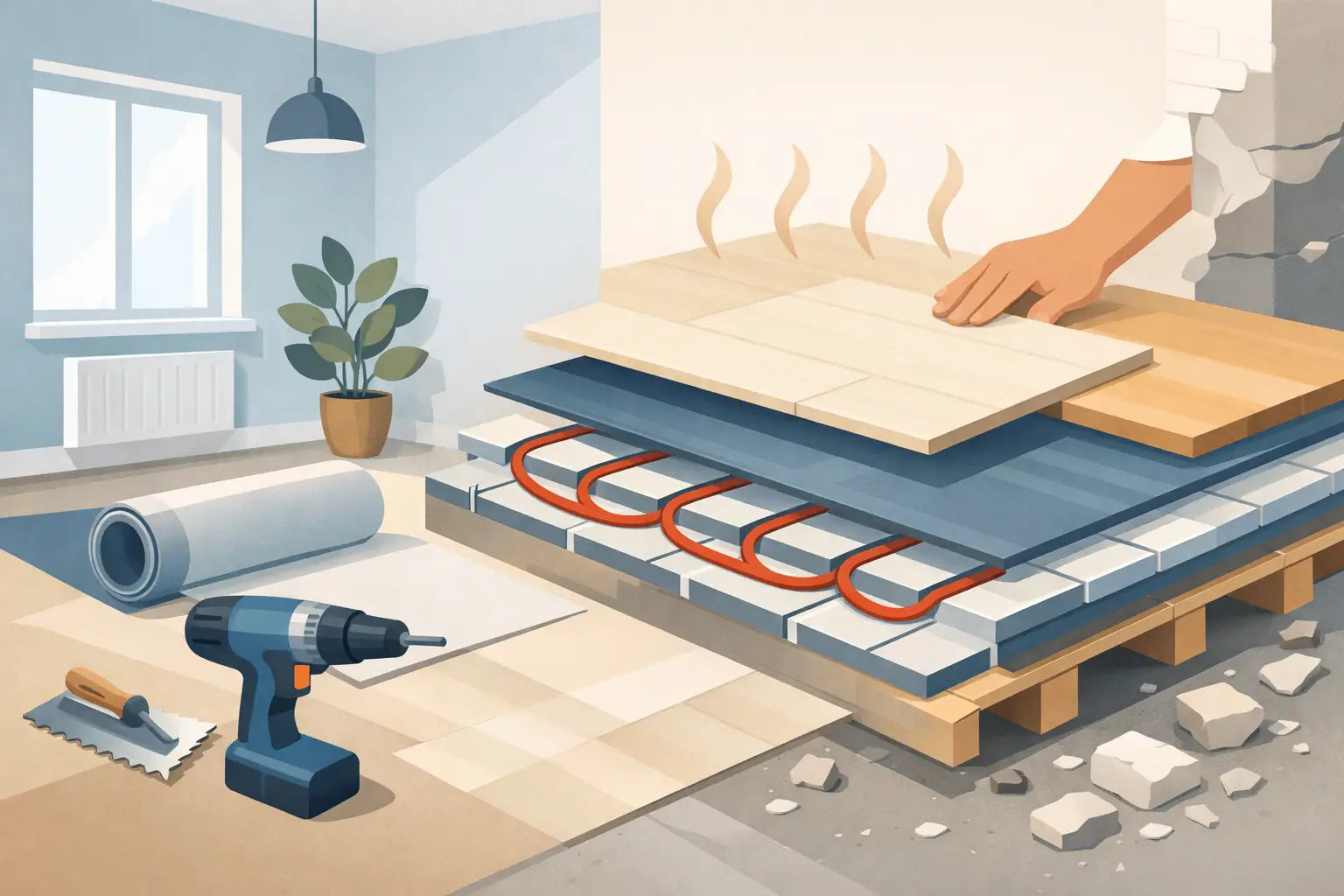

Stary strop, ograniczona wysokość drzwi i konieczność szybkiego zakończenia prac to typowe powody, dla których inwestor rozważa ogrzewanie podłogowe bez wylewki. W systemie suchym nie zalewa się rur jastrychem. Zamiast tego przewody pracują w przygotowanych płytach systemowych, a ciepło rozprowadzają aluminiowe elementy przewodzące. Rozwiązanie pozwala ograniczyć obciążenie konstrukcji i skrócić czas modernizacji, ale wymaga starannego projektu oraz kompatybilnych materiałów.
Na czym polega suchy system ogrzewania podłogowego?
W klasycznej instalacji wodne ogrzewanie podłogowe jest układane na izolacji, a następnie przykrywane wylewką cementową lub anhydrytową. Jastrych stabilizuje rury i równomiernie przekazuje ciepło do posadzki. Ma jednak znaczną masę, potrzebuje czasu na wyschnięcie i podnosi poziom podłogi.
W rozwiązaniu bez wylewki te zadania przejmuje układ warstw suchych. Najczęściej składa się on z izolacyjnych płyt frezowanych, blach aluminiowych, rur grzewczych oraz suchego podkładu podłogowego. Zależnie od systemu podkładem mogą być płyty gipsowo-włóknowe, płyty cementowe albo rozwiązania dopuszczone przez producenta pod konkretną okładzinę.
Rura jest umieszczana w wyprofilowanym kanale, a blacha odbiera od niej ciepło i rozprowadza je szerzej pod posadzką. Dzięki temu instalacja nie wymaga masywnej warstwy jastrychu. Nie oznacza to jednak, że można pominąć izolację, dylatacje czy przygotowanie równego podłoża.
Kiedy ogrzewanie podłogowe bez wylewki ma przewagę?
Najczęściej system suchy wybiera się podczas remontu poddasza, stropu drewnianego lub pomieszczeń, w których nie można znacząco zwiększać obciążeń. Wylewka o powierzchni kilkudziesięciu metrów kwadratowych to dodatkowe tony na stropie. Lekka zabudowa sucha jest pod tym względem bezpieczniejsza, oczywiście po ocenie konstrukcji przez osobę odpowiedzialną za projekt lub remont.
Drugim argumentem jest wysokość. Suchy system może mieć mniejszą grubość niż standardowy układ z izolacją, rurą i jastrychem, choć końcowy wynik zawsze zależy od wymaganej izolacji oraz rodzaju posadzki. Nie należy porównywać wyłącznie grubości samej płyty systemowej. Do bilansu trzeba doliczyć warstwę wyrównującą, podkład, klej i wykończenie.
Istotna jest także szybkość realizacji. Po ułożeniu systemu suchego i zamknięciu go właściwymi płytami można przechodzić do kolejnych prac bez czekania na sezonowanie wylewki. To praktyczna przewaga w modernizowanych mieszkaniach i domach, gdzie harmonogram prac jest napięty.
System suchy ma również mniejszą bezwładność cieplną. Szybciej reaguje na zmianę temperatury zasilania niż gruba płyta jastrychowa. Dla części użytkowników oznacza to łatwiejsze sterowanie w okresach przejściowych. Z drugiej strony taka podłoga szybciej oddaje temperaturę po obniżeniu parametrów instalacji, więc regulacja i nastawy muszą być przemyślane.
Gdzie trzeba zachować ostrożność?
Brak wylewki nie jest uniwersalnym rozwiązaniem dla każdego budynku. Jeżeli pomieszczenie ma duże straty ciepła, sama podłoga może nie pokryć zapotrzebowania przy komfortowej temperaturze powierzchni. Dotyczy to zwłaszcza słabo ocieplonych budynków, pomieszczeń z dużymi przeszkleniami oraz wnętrz o wysokiej kubaturze. Przed wyborem rozstawu rur warto oprzeć się na obliczeniach zapotrzebowania cieplnego, a nie na schemacie zastosowanym w innym domu.
Trzeba też sprawdzić ograniczenia wykończenia podłogi. Płytki ceramiczne dobrze przewodzą ciepło, ale wymagają stabilnego podłoża i właściwego systemu klejenia. Panele, deski warstwowe oraz wykładziny muszą mieć dopuszczenie do ogrzewania podłogowego i możliwie niski opór cieplny. Zbyt gruby podkład pod panelami może ograniczyć oddawanie ciepła bardziej niż niewielka różnica w rozstawie rur.
W pomieszczeniach mokrych konieczne jest wykonanie poprawnej hydroizolacji. Suchy podkład nie zwalnia z zabezpieczenia podłoża w strefie prysznica, przy wannie czy w łazience. Należy przy tym stosować materiały przewidziane do danego układu warstw, a nie łączyć przypadkowe płyty, folie i zaprawy.
Warstwy decydują o efekcie, nie tylko rura
Przy instalacji wodnej rura, rozdzielacz i źródło ciepła muszą tworzyć jeden układ. W systemie suchym szczególnego znaczenia nabiera jednak warstwa pod rurą i nad rurą. Słaba izolacja kieruje część energii w dół, zamiast do pomieszczenia. Nierówne podłoże może powodować pracę płyt, hałas oraz problemy z finalną posadzką.
Płyty systemowe dobiera się do średnicy rury i zaplanowanego układu pętli. Popularne rury 16 x 2 mm wymagają odpowiednich kanałów oraz blach dopasowanych do danego systemu. Nie należy wciskać przewodu w frez, który nie odpowiada jego wymiarowi, ani zastępować blach elementami wykonanymi przypadkowo na budowie. Kontakt rury z warstwą przewodzącą wpływa na równomierność grzania.
W miejscach bez rur, przy ścianach i na przejściach instalacyjnych trzeba zachować ciągłość oraz stabilność podkładu. Ważne są również dylatacje obwodowe. Podłoga zmienia swoje wymiary pod wpływem temperatury i wilgotności, dlatego sztywne połączenie jej ze ścianą może skutkować pękaniem spoin albo podnoszeniem paneli.
Projekt pętli i rozdzielacza
Sucha zabudowa nie zmienia podstawowych zasad hydrauliki. Każda pętla powinna mieć długość wynikającą z projektu, a przewody należy prowadzić bez łączeń w obrębie podłogi. Łączenie rury pod posadzką zwiększa ryzyko awarii i utrudnia późniejszy serwis. Połączenia wykonuje się przy rozdzielaczu, w miejscu dostępnym po zakończeniu prac.
Rozstaw rur zależy od obciążenia cieplnego pomieszczenia, temperatury zasilania, rodzaju posadzki i parametrów systemu. Gęstszy rozstaw przy ścianach zewnętrznych lub dużych przeszkleniach może być uzasadniony, lecz nie zastąpi obliczeń. Zbyt długie pętle zwiększą opory przepływu, a nierówne długości utrudnią regulację na rozdzielaczu.
Rozdzielacz powinien umożliwiać odcięcie, odpowietrzenie, napełnianie oraz regulację przepływów dla poszczególnych obiegów. Po podłączeniu instalacji konieczna jest próba szczelności przed zamknięciem podłogi. Warto wykonać dokumentację zdjęciową tras rur, oznaczyć obiegi i zachować projekt. Przy późniejszym montażu zabudowy, progów lub mebli ogranicza to ryzyko przewiercenia instalacji.
Najczęstsze błędy przy systemie bez wylewki
W praktyce problemy zwykle nie wynikają z samej idei suchego ogrzewania, lecz z pominięcia jednego z etapów. Warto kontrolować zwłaszcza:
- układanie płyt na nierównym lub niestabilnym podłożu;
- zastosowanie zbyt małej izolacji pod systemem;
- brak blach rozprowadzających ciepło albo ich niepełne ułożenie;
- dobór posadzki i podkładu o wysokim oporze cieplnym;
- zamykanie instalacji bez próby ciśnieniowej i bez oznaczenia tras rur.
Jak przygotować komplet materiałów?
Kompletację warto rozpocząć od rysunku pomieszczeń, zapotrzebowania na ciepło i docelowej wysokości podłogi. Dopiero później dobiera się konkretny system płyt, rury, elementy przewodzące, izolację, rozdzielacz oraz akcesoria przyłączeniowe. Rury, złączki i rozdzielacz powinny być zgodne pod względem średnic oraz sposobu połączenia.
Przy większej instalacji dobrze jest zamówić materiały z niewielkim zapasem na docięcia i zmiany tras, ale nie zastępować nim projektu. W CIEPLO PRO podstawowe komponenty wodnego ogrzewania podłogowego można dobrać według kategorii, co ułatwia zebranie rur, rozdzielacza i osprzętu do jednej instalacji.
Sucha podłogówka daje bardzo dobre rezultaty tam, gdzie liczy się niska masa, niewielka wysokość zabudowy i szybki remont. Warunek jest prosty: traktuj ją jak kompletny system warstw, a nie jak rury ułożone pod gotową posadzką.
