Sterowanie nie poprawi źle wykonanej hydrauliki, ale dobrze dobrane pozwala wykorzystać potencjał ogrzewania podłogowego: stabilną temperaturę, pracę strefową i niskie parametry zasilania. Najlepsze zestawy sterowania podłogowego nie są jednak jednym, uniwersalnym produktem. Zestaw trzeba dopasować do liczby pętli i pomieszczeń, rodzaju rozdzielacza, siłowników oraz źródła ciepła.
W praktyce błąd najczęściej powstaje już na etapie zamówienia. Kupowany jest regulator pokojowy bez sprawdzenia liczby stref albo listwa, która nie współpracuje z wybranymi siłownikami. Efekt to niepotrzebne przejściówki, brak funkcji sterowania pompą lub praca kilku pomieszczeń według jednego termostatu. Poniżej znajdują się kryteria, które pozwalają skompletować układ bez przypadkowych elementów.

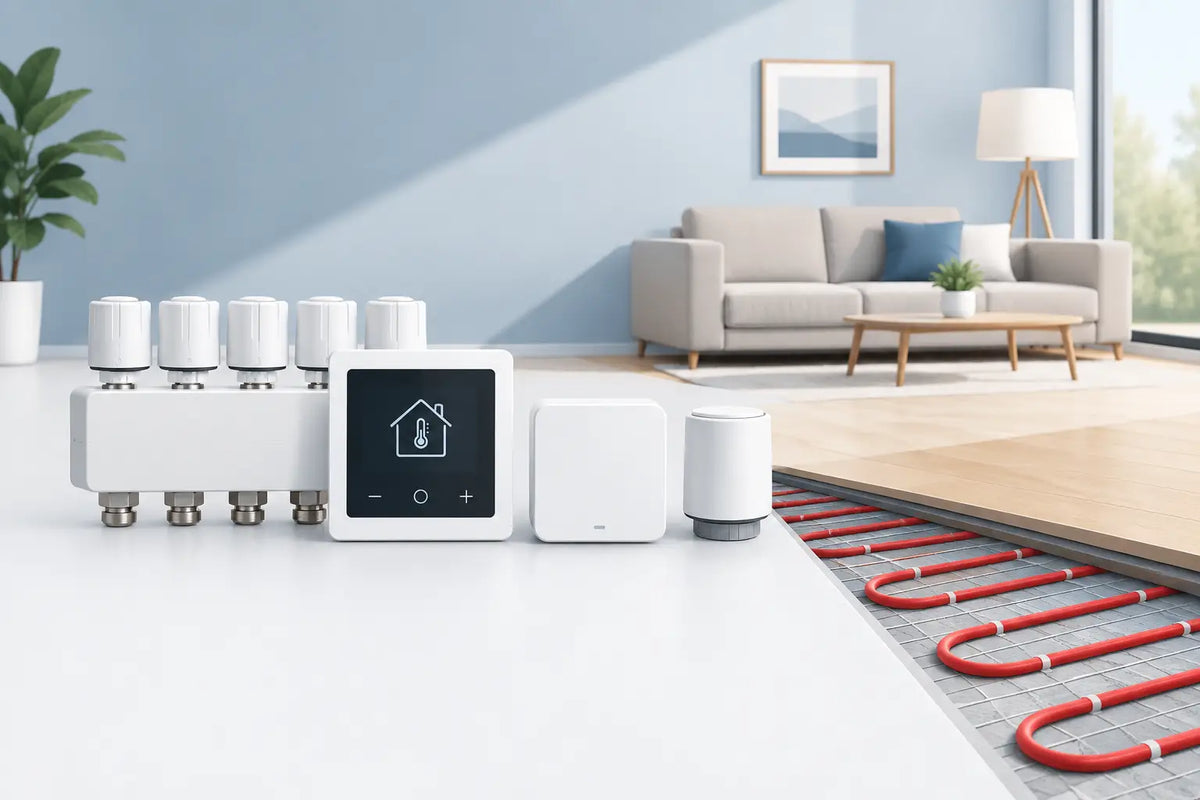

Co składa się na zestaw sterowania podłogówką
Kompletny system sterowania pracuje między temperaturą w pomieszczeniu a przepływem w konkretnej pętli rozdzielacza. Regulator pokojowy mierzy temperaturę i przesyła żądanie grzania do listwy sterującej. Listwa podaje napięcie na odpowiedni siłownik termoelektryczny, który otwiera lub zamyka zawór na belce rozdzielacza. W zależności od konfiguracji może również uruchomić pompę obiegową albo przekazać sygnał zapotrzebowania do kotła, pompy ciepła lub innego źródła.
Podstawowy zestaw obejmuje więc listwę sterującą, regulatory pokojowe i siłowniki. W systemie przewodowym potrzebne są także przewody komunikacyjne oraz zasilające, a w systemie bezprzewodowym odbiorniki lub elementy radiowe dostarczone przez producenta. Jeżeli układ ma sterować pracą pompy bądź źródła ciepła, należy potwierdzić dostępność właściwego wyjścia przekaźnikowego i sposób jego podłączenia.
Nie należy utożsamiać liczby pętli z liczbą stref. Jedna duża strefa, na przykład salon z kuchnią, może mieć trzy pętle i jeden regulator. Każda z tych pętli wymaga wtedy osobnego siłownika, ale wszystkie są sterowane wspólnym sygnałem. Z kolei dwa niezależnie użytkowane pokoje potrzebują dwóch regulatorów, nawet jeśli w każdym jest tylko jedna pętla.
Najlepsze zestawy sterowania podłogowego według typu instalacji
Zestaw przewodowy do nowej instalacji
W domu na etapie budowy wariant przewodowy jest zwykle najbardziej racjonalny. Przewody można poprowadzić przed tynkami i posadzkami, a regulatory montować w zaplanowanych miejscach. Takie rozwiązanie nie wymaga baterii, jest odporne na zakłócenia radiowe i zazwyczaj korzystniejsze cenowo przy większej liczbie pomieszczeń.
Do instalacji z ośmioma strefami warto dobrać listwę obsługującą co najmniej osiem stref, z możliwością podłączenia liczby siłowników odpowiadającej wszystkim pętlom. Niewielki zapas wejść bywa przydatny przy przyszłej adaptacji poddasza lub zmianie podziału pomieszczeń, ale nie ma potrzeby kupowania rozbudowanego systemu do prostego układu z trzema strefami.
Zestaw bezprzewodowy do modernizacji
Bezprzewodowe sterowanie sprawdza się wtedy, gdy rozdzielacz już pracuje, a prowadzenie przewodów do regulatorów oznaczałoby kucie ścian. Regulatory można ustawić lub zamontować w miejscach reprezentatywnych dla temperatury danego pomieszczenia, a komunikacja z listwą odbywa się drogą radiową.
To wygodne rozwiązanie, ale wymaga starannego doboru jednego systemu producenta. Mieszanie regulatorów, listew i odbiorników różnych marek bez potwierdzonej kompatybilności nie jest bezpiecznym założeniem. Trzeba też uwzględnić zasięg w budynku z żelbetowymi stropami, stan baterii oraz dostęp do zasilania przy rozdzielaczu.
Zestaw ze sterowaniem źródłem ciepła
Jeśli instalacja ma pompę ciepła, kocioł kondensacyjny albo własną pompę obiegową obiegu podłogowego, sama obsługa siłowników nie zawsze wystarczy. Przy zamykaniu wszystkich stref układ powinien ograniczyć niepotrzebną pracę pompy. Gdy pojawia się zapotrzebowanie w dowolnym pomieszczeniu, system może z kolei przekazać sygnał do źródła.
Warto rozdzielić dwie kwestie: sterowanie strefami i regulację temperatury zasilania. Termostaty pokojowe oraz siłowniki zarządzają odbiorem ciepła przez pętle. Temperatura wody zasilającej jest zadaniem automatyki źródła, zaworu mieszającego lub regulatora pogodowego. W szczególności przy pompie ciepła nadmierne, częste zamykanie pętli może pogorszyć warunki pracy urządzenia. W takim układzie trzeba ustalić minimalny wymagany przepływ, rolę bufora i sposób sterowania zgodnie z projektem hydraulicznym.
Parametry, które trzeba sprawdzić przed zakupem
Pierwszym parametrem jest napięcie siłowników. Najczęściej spotyka się modele 230 V i 24 V. Listwa oraz siłownik muszą pracować w tym samym standardzie. Nie wolno podłączać siłownika 24 V bezpośrednio do wyjścia 230 V ani zakładać, że sama podobna wtyczka rozwiązuje kwestię zgodności.
Drugi parametr to wersja normalnie zamknięta lub normalnie otwarta. Siłownik NC pozostaje zamknięty bez zasilania i otwiera obieg po otrzymaniu sygnału. Jest powszechnie stosowany, jednak zawsze należy porównać wymagania listwy, funkcję ochronną instalacji oraz projekt sterowania. Istotny jest też typ gwintu zaworu na rozdzielaczu. Popularne rozwiązania nie gwarantują automatycznie pełnej zgodności z każdą belką.
Trzeci punkt to obciążalność wyjść listwy. Gdy jedna strefa obejmuje kilka pętli, na jednym wyjściu mogą pracować dwa lub trzy siłowniki, o ile producent wyraźnie to dopuszcza. Należy zsumować ich pobór mocy, zamiast przyjmować, że jedno wyjście zawsze obsłuży dowolną liczbę napędów.
Przed złożeniem zamówienia dobrze jest sprawdzić cztery dane techniczne:
- liczbę stref i liczbę wszystkich pętli na rozdzielaczu,
- napięcie oraz typ pracy siłowników,
- sposób komunikacji regulatorów: przewodowy lub radiowy,
- dostępne wyjścia do pompy, kotła albo sygnału zapotrzebowania na grzanie.
Jak ustalić liczbę stref bez komplikowania układu
Strefa powinna odpowiadać rzeczywistemu sposobowi użytkowania pomieszczenia, a nie wyłącznie układowi drzwi na rzucie. Sypialnie zwykle warto regulować niezależnie od salonu. Łazienka może wymagać wyższej temperatury niż komunikacja. Otwarta strefa dzienna z kilkoma pętlami najczęściej pracuje poprawnie na jednym regulatorze, o ile warunki cieplne w całej przestrzeni są podobne.
Nie zawsze więcej regulatorów oznacza lepszy efekt. Zbyt drobny podział stref zwiększa koszt, liczbę elementów i ryzyko ograniczania przepływu przez źródło. Szczególnie przy pompie ciepła dobrze zaprojektowany układ często korzysta z umiarkowanej liczby stref i stabilnej regulacji pogodowej. Inaczej wygląda sytuacja w budynku o różnych funkcjach pomieszczeń, z dużymi przeszkleniami od południa lub okresowo używanymi pokojami. Tu niezależna regulacja jest uzasadniona.
Regulator należy montować z dala od promieni słonecznych, drzwi balkonowych, nawiewów, kominka i urządzeń oddających ciepło. Błędne miejsce montażu powoduje nieprawidłowe odczyty, których nie naprawi nawet rozbudowany zestaw automatyki.
Typowe błędy przy kompletacji sterowania
Częsty problem to zakup siłowników bez weryfikacji gwintu i skoku zaworu na rozdzielaczu. Drugim jest policzenie tylko regulatorów, bez policzenia pętli oraz liczby napędów. Warto też pamiętać, że instalacja elektryczna w szafce rozdzielaczowej powinna być wykonana zgodnie z wymaganiami producenta i zasadami bezpieczeństwa, a podłączenie zasilania oraz urządzeń źródła ciepła należy powierzyć osobie z odpowiednimi uprawnieniami.
Nie należy kupować elementów wyłącznie na podstawie nazwy zestawu. Opis może dotyczyć listwy i regulatorów, ale nie obejmować siłowników. W innym przypadku siłowniki są w komplecie, lecz zestaw nie ma modułu sterowania pompą. Przed zakupem trzeba sprawdzić dokładny zakres dostawy, parametry każdego elementu i zgodność całego układu.
Przy kompletacji materiałów do podłogówki wygodniej jest potraktować sterowanie jako część całej instalacji, obok rozdzielacza, rur i osprzętu montażowego. Pozwala to porównać liczbę pętli z liczbą siłowników jeszcze przed montażem. W CIEPLO PRO kluczowe komponenty instalacji są uporządkowane według kategorii, co ułatwia taką kontrolę zamówienia.
Dobry zestaw nie musi mieć aplikacji, ekranu dotykowego ani maksymalnej liczby funkcji. Ma poprawnie obsłużyć konkretne strefy, współpracować z rozdzielaczem i nie zakłócać pracy źródła ciepła. Zacznij od rozpisania pętli i stref na projekcie, a dopiero potem dobierz listwę, regulatory oraz siłowniki. To najprostsza droga do instalacji, która działa przewidywalnie przez kolejne sezony.
