Wylewka z ogrzewaniem podłogowym nie jest nieruchomą płytą. Podczas rozgrzewania zwiększa swoje wymiary, a po obniżeniu temperatury ponownie się kurczy. Właśnie dlatego pytanie, kiedy stosować dylatację podłogówki, trzeba rozstrzygnąć przed ułożeniem rur i wykonaniem jastrychu. Późniejsze nacinanie gotowej posadzki nie naprawi błędnego podziału pól grzewczych.
Dylatacja ma zapewnić kontrolowaną pracę jastrychu. Ogranicza ryzyko pęknięć, wybrzuszenia posadzki, odspojenia płytek oraz przenoszenia naprężeń na ściany, słupy i progi. W instalacji wodnej trzeba uwzględnić jednocześnie geometrię pomieszczenia, rodzaj jastrychu, układ pętli, planowaną okładzinę oraz istniejące dylatacje konstrukcyjne budynku.
Kiedy stosować dylatację podłogówki?
Dylatację brzegową wykonuje się zawsze, w każdym pomieszczeniu z jastrychem. Taśma brzegowa oddziela wylewkę od ścian, ościeżnic, słupów, schodów, pionów instalacyjnych i innych stałych elementów konstrukcji. Nie jest dodatkiem opcjonalnym ani tylko wygodnym wykończeniem przy ścianie. To podstawowy element systemu, który daje płycie miejsce na rozszerzanie się.
Dylatacje pośrednie, nazywane też polowymi, stosuje się wtedy, gdy jedna płyta jastrychu byłaby zbyt duża albo miałaby niekorzystny kształt. Szczególnie dotyczą one otwartych stref dziennych, salonów połączonych z kuchnią, długich korytarzy, pomieszczeń ze słupem pośrodku oraz układów w kształcie litery L, T lub U.
Należy je również wykonać przy przejściach między pomieszczeniami, zwykle w osi otworu drzwiowego. Dwa niezależne pomieszczenia pracują inaczej, nawet gdy mają tę samą temperaturę zasilania. Różnią się nasłonecznieniem, obciążeniem posadzki i często sposobem użytkowania. Próg jest naturalnym miejscem rozdzielenia pól.
Bezwzględna zasada dotyczy szczelin konstrukcyjnych budynku. Jeżeli podłoże ma dylatację konstrukcyjną, musi ona zostać przeniesiona przez kolejne warstwy podłogi, w tym izolację, jastrych i okładzinę. Nie wolno jej przykrywać ciągłą wylewką ani „przechodzić” przez nią płytkami bez zaprojektowanego rozwiązania.
Jak duże może być pole grzewcze?
W praktyce wielkość pola zależy od rodzaju jastrychu i wytycznych jego producenta. Dla tradycyjnych jastrychów cementowych często przyjmuje się, że jedno pole nie powinno przekraczać około 40 m², a długość jego boku około 8 m. Bezpieczna proporcja boków to maksymalnie 2:1. Nie są to jednak liczby, które można stosować mechanicznie w każdej inwestycji.
Jastrychy anhydrytowe mogą dopuszczać większe pola, ale wyłącznie na zasadach podanych dla konkretnego materiału i systemu ogrzewania. Inne wymagania pojawiają się przy jastrychu cementowym, inne przy anhydrycie, a jeszcze inne przy cienkowarstwowych systemach renowacyjnych. Decyzji nie warto opierać wyłącznie na powierzchni pomieszczenia.
Przykład: salon o powierzchni 35 m² może nie wymagać dylatacji pośredniej, jeśli ma zwarty, zbliżony do kwadratu rzut. Ten sam metraż w wąskim układzie 3,5 × 10 m powinien zostać przeanalizowany inaczej. Długość pola i jego proporcje mają tu większe znaczenie niż sama liczba metrów kwadratowych.
Podział warto przewidzieć także wtedy, gdy w jednym dużym wnętrzu występują wyraźnie różne warunki cieplne. Dotyczy to na przykład strefy przy dużych przeszkleniach, części nad nieogrzewanym garażem albo fragmentu z inną grubością jastrychu. Różnice temperatur i sztywności podłoża zwiększają naprężenia.
Miejsca, których nie wolno pominąć
Przed montażem warto zaznaczyć na rzucie wszystkie miejsca wymagające sprawdzenia. Najczęściej są to:
- przejścia drzwiowe między pomieszczeniami,
- szczeliny konstrukcyjne w podłożu,
- długie i wąskie pola oraz wnętrza o nieregularnym rzucie,
- słupy, kominy, wyspy murowane i inne elementy stałe,
- granice różnych grubości jastrychu lub różnych typów podłoża,
- przejścia między strefami o wyraźnie odmiennej temperaturze pracy.
Taśma brzegowa i dylatacja pośrednia to nie to samo
Taśma brzegowa biegnie po obwodzie pomieszczenia i przy wszystkich elementach pionowych. Powinna tworzyć ciągłą, szczelną opaskę o wysokości większej niż planowany poziom wylewki i wykończenia. Nadmiar odcina się dopiero po wykonaniu posadzki. Jeśli taśma zostanie przerwana, zalana zaprawą albo zgnieciona przy montażu, w tym miejscu jastrych może połączyć się ze ścianą i utracić możliwość pracy.

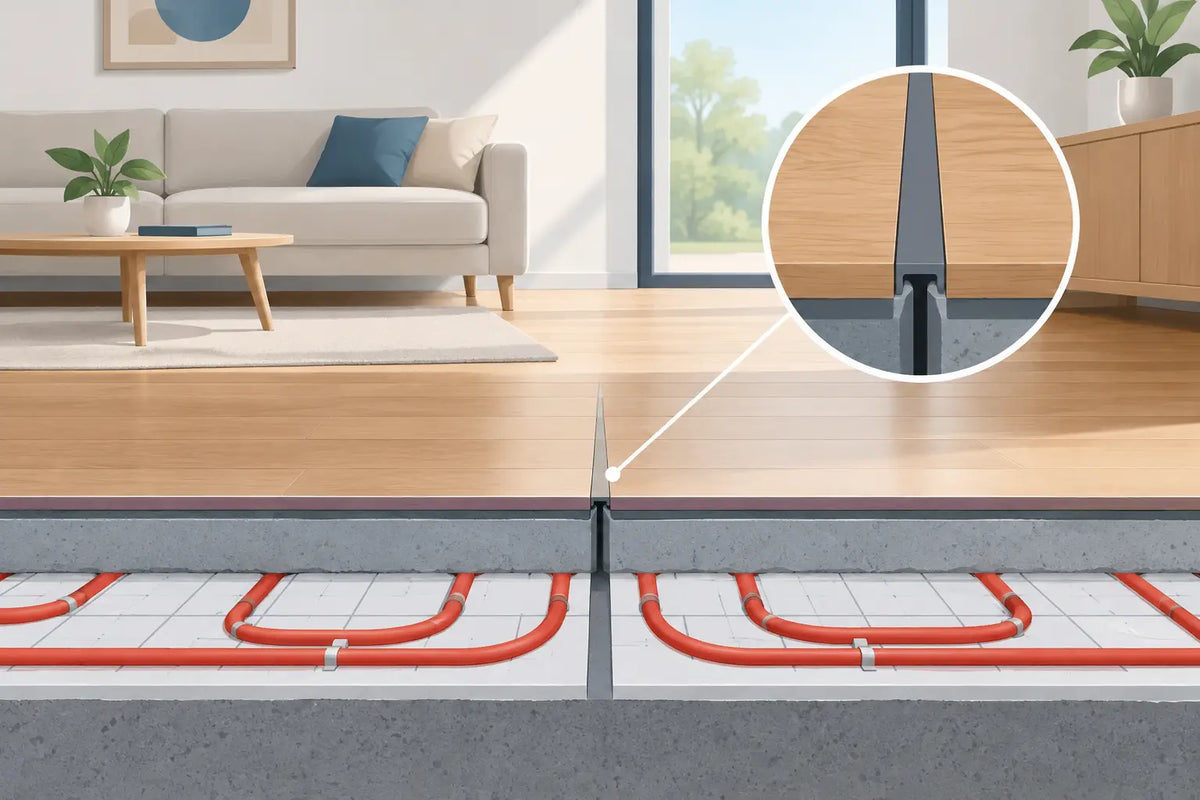

Dylatacja pośrednia dzieli natomiast samą powierzchnię jastrychu na mniejsze pola. Wykonuje się ją najczęściej z odpowiedniej taśmy lub profilu dylatacyjnego, prowadzonego przez pełną grubość jastrychu. Nie należy mylić jej z przypadkowym nacięciem wylewki. Nacięcie może być elementem technologii konkretnego jastrychu, ale nie zastępuje prawidłowo zaprojektowanej szczeliny oddzielającej pola.
W obu przypadkach liczy się ciągłość. Jeżeli na podłodze przewidziano płytki, dylatacja w jastrychu powinna zostać odwzorowana w okładzinie. Zasłonięcie jej sztywną fugą przeniesie naprężenia na płytkę lub klej. W strefie szczeliny stosuje się rozwiązanie elastyczne, dobrane do rodzaju okładziny i warunków użytkowania.
Jak prowadzić rury przez dylatację?
Najlepszy układ to taki, w którym jedna pętla ogrzewania obsługuje jedno pole dylatacyjne. Ogranicza to ryzyko uszkodzeń i upraszcza regulację hydrauliki. Nie zawsze jest to możliwe, zwłaszcza w większych strefach lub przy istniejącym rozdzielaczu, ale warto traktować tę zasadę jako punkt wyjścia do projektowania.
Jeżeli rura musi przejść przez dylatację pośrednią, w miejscu przejścia trzeba zabezpieczyć ją rurą osłonową, najczęściej peszlem. Osłona pozwala rurze na niewielki ruch bez tarcia o krawędź jastrychu. Powinna obejmować odcinek po obu stronach szczeliny zgodnie z projektem systemu. W strefie przejścia nie wykonuje się połączeń rur ani nie prowadzi się łuków na siłę.
Szczególnej ostrożności wymagają dylatacje konstrukcyjne. Przejście instalacji przez taką szczelinę powinno być przewidziane przez projektanta i wykonane w sposób pozwalający instalacji pracować niezależnie od konstrukcji. W wielu przypadkach korzystniej jest rozdzielić obie części instalacji na osobne obiegi niż prowadzić rurę przez szczelinę budynku.
Dylatacja a rozstaw rur i układ pętli
Podział na pola należy ustalić przed rozwinięciem pierwszej pętli. Najpierw wyznacza się obrys pomieszczenia, elementy stałe, przejścia drzwiowe i pola dylatacyjne. Dopiero później planuje się rozstaw rur, długości obiegów oraz ich podłączenie do rozdzielacza.
Błędem jest ułożenie całej instalacji, a następnie szukanie miejsca na dylatację. W takim układzie szczelina może wypaść w miejscu gęsto ułożonych rur, przy łukach albo przy przewodach zasilających. Próba przesunięcia jej „o kilka centymetrów” bywa pozornie wygodna, ale może zaburzyć podział posadzki wynikający z geometrii pomieszczenia.
Przy mocowaniu rur klipsami do izolacji warto zachować porządek w strefach dylatacyjnych. Rura nie może być unieruchomiona w sposób, który uniemożliwi jej pracę w osłonie. Tak samo nie należy dociskać taśmy dylatacyjnej elementami mocującymi, zaprawą ani odpadem z izolacji.
Najczęstsze błędy wykonawcze
Pierwszy błąd to rezygnacja z taśmy brzegowej w małym pomieszczeniu. Mała łazienka również ma ogrzewaną wylewkę, która zmienia wymiary. Drugi to wykonanie tylko jednej dylatacji w bardzo długim korytarzu, ponieważ jego powierzchnia nie przekracza przyjętego limitu. W takim przypadku o konieczności podziału decyduje przede wszystkim długość i smukłość pola.
Częstym problemem jest też zalanie szczeliny zaprawą podczas prac wykończeniowych. Dylatacja, która została później zespolona klejem, fugą lub masą samopoziomującą, przestaje spełniać swoje zadanie. Równie ryzykowne jest prowadzenie płytki przez szczelinę jastrychu bez dylatacji w warstwie wykończeniowej.
Nie należy także zakładać, że włókna w jastrychu lub mata zbrojąca eliminują potrzebę dylatacji. Zbrojenie może ograniczać skutki skurczu i poprawiać stabilność wylewki, lecz nie przejmuje funkcji szczelin obwodowych, konstrukcyjnych ani polowych.
Dobrze wykonana dylatacja nie jest widocznym problemem, lecz zaplanowanym detalem instalacyjnym. Warto wyznaczyć ją na etapie układu rur, dobrać odpowiednią taśmę i zachować ciągłość szczelin aż do warstwy wykończeniowej. To prostsze i znacznie tańsze niż naprawa pękającej posadzki po pierwszym sezonie grzewczym.
