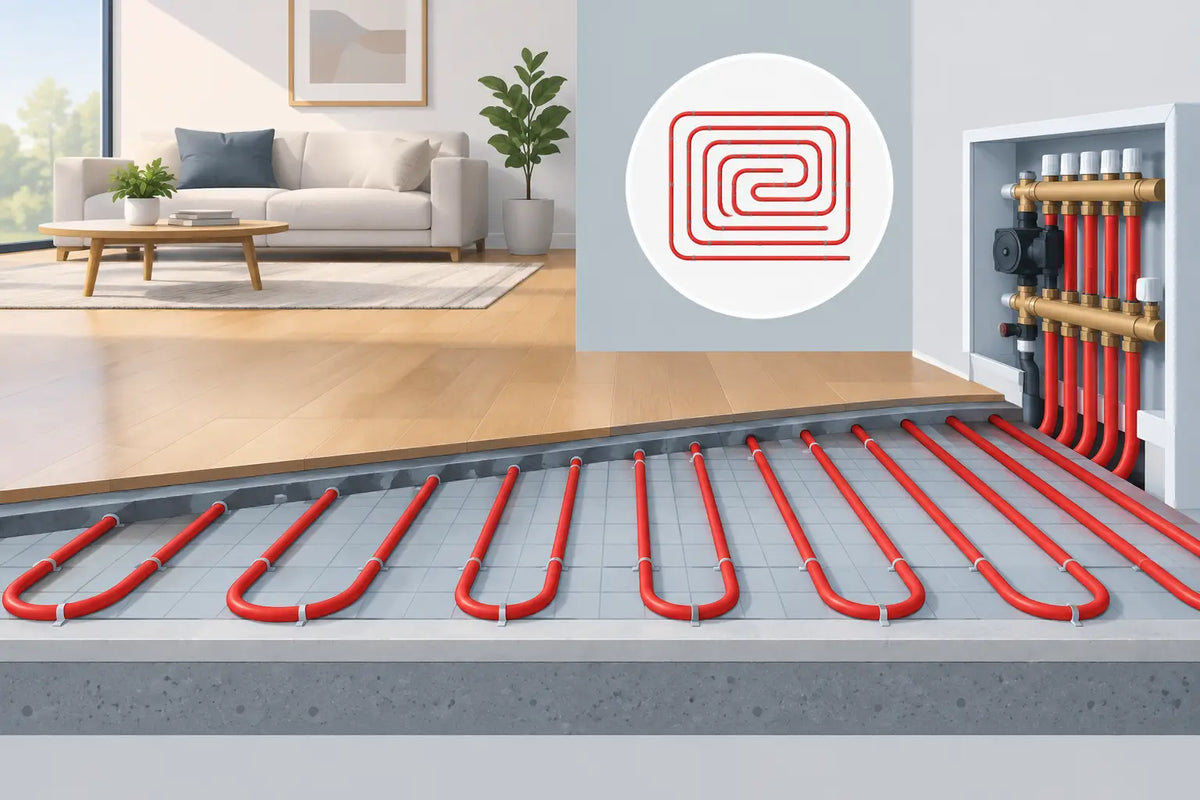

Źle dobrana długość obiegu potrafi zepsuć nawet poprawnie ułożoną podłogówkę. Pytanie, jaka długość pętli grzewczej będzie właściwa, nie sprowadza się do jednej wartości w metrach. Decydują o niej średnica rury, rozstaw, powierzchnia strefy, parametry źródła ciepła oraz opory przepływu. Zbyt długa pętla będzie wymagać wysokiego przepływu i może niedogrzewać końcowy odcinek. Zbyt krótka zwiększy liczbę obwodów, portów rozdzielacza i koszt montażu.
W praktyce dla rury 16 x 2 mm najczęściej projektuje się pętle o długości od około 60 do 100 m. W wielu instalacjach za rozsądną granicę przyjmuje się 100 m rury w jednym obwodzie. Dłuższe pętle są możliwe, ale wymagają obliczeń hydraulicznych i nie powinny wynikać wyłącznie z chęci ograniczenia liczby sekcji na rozdzielaczu.
Jaka długość pętli grzewczej dla rury 16 mm?
Rura 16 x 2 mm jest standardowym wyborem w ogrzewaniu podłogowym domów jednorodzinnych. Łączy wygodę układania z możliwością prowadzenia obwodów o praktycznej długości. Przy typowych parametrach instalacji bezpieczny zakres wynosi zwykle 80-100 m, licząc całą rurę od rozdzielacza do rozdzielacza.
Wartość 100 m nie jest jednak sztywną zasadą dla każdej sytuacji. Pętla o długości 105 m w dobrze policzonej instalacji może pracować prawidłowo. Natomiast obwód 100 m ze zbyt małą średnicą wewnętrzną rury, gęstym rozstawem i niewystarczającym przepływem może sprawiać problemy. Kluczowy jest opór hydrauliczny, a nie sama długość zapisana na rolce.
Dla rur o większej średnicy dopuszczalna długość pętli może być większa, ponieważ spadek ciśnienia będzie niższy. Z kolei przy rurze 12 mm lub 14 mm obwody powinny być krótsze. Nie należy przenosić limitów dla rury 16 mm na instalację wykonaną z innego systemu rur.
Do długości pętli trzeba doliczyć odcinki dojściowe. Jeśli rozdzielacz znajduje się poza ogrzewanym pomieszczeniem, rura od szafki do początku strefy i z powrotem również pracuje hydraulicznie. Przykładowo, przy 5 m dojścia w jedną stronę do części grzejnej pozostaje realnie mniej metrów niż sugeruje długość całej pętli.
Długość pętli a rozstaw rur
Rozstaw rur bezpośrednio wpływa na zużycie materiału. Im gęściej ułożona rura, tym szybciej rośnie długość obwodu na tej samej powierzchni. Przy rozstawie 10 cm na 1 m² przypada orientacyjnie około 10 m rury, przy 15 cm około 6,7 m, a przy 20 cm około 5 m. Do tego dochodzą łuki, dojścia do rozdzielacza oraz niewielki zapas montażowy.
Prosty wzór pomocniczy wygląda następująco:
długość rury = powierzchnia ogrzewana / rozstaw rur + dojścia do rozdzielacza + zapas
Rozstaw należy podać w metrach. Dla powierzchni 15 m² i rozstawu 15 cm obliczenie daje około 100 m rury w części grzejnej: 15 / 0,15 = 100 m. Po dodaniu dojść taki obwód będzie za długi dla typowej rury 16 x 2 mm. Rozwiązaniem jest podział powierzchni na dwie pętle, a nie zmniejszanie rozstawu bez sprawdzenia zapotrzebowania cieplnego.
W łazienkach, strefach przy dużych przeszkleniach lub pomieszczeniach o wyższym zapotrzebowaniu na moc często stosuje się rozstaw 10 cm. Nawet niewielka powierzchnia może wtedy wymagać osobnej pętli. Z kolei w dobrze izolowanych pokojach z małym obciążeniem cieplnym rozstaw 15 cm albo 20 cm pozwala ograniczyć zużycie rury, pod warunkiem że projekt potwierdza wymaganą moc.
Kiedy podzielić pomieszczenie na dwa obwody?
Podział pomieszczenia na dwie lub więcej pętli jest konieczny, gdy obliczona długość rury przekracza założony limit. Warto zrobić to również wtedy, gdy pomieszczenie ma nieregularny kształt, dużą powierzchnię albo różne strefy użytkowe. Salon z częścią przy oknach tarasowych i częścią wewnętrzną może wymagać innego rozstawu rur, a więc także osobnych obwodów.
Nie warto prowadzić jednej długiej pętli przez kilka pomieszczeń tylko po to, aby wykorzystać cały krążek rury. Regulacja temperatury będzie mniej precyzyjna, a odpowietrzanie i równoważenie instalacji trudniejsze. Lepszy układ to osobne obwody dla pomieszczeń o odmiennej funkcji i wymaganiach cieplnych, podłączone do właściwie dobranego rozdzielacza.
Dobrą praktyką jest utrzymanie zbliżonych długości pętli obsługiwanych przez jeden rozdzielacz. Nie muszą być identyczne co do metra, ale różnica między obwodami nie powinna być przypadkowa. Pętla 35 m i pętla 100 m na tej samej belce wymagają wyraźnie innej nastawy przepływu. Da się je wyregulować, lecz projektowanie zbliżonych obwodów ułatwia uruchomienie instalacji.
Spadek ciśnienia i przepływ - dlaczego limit ma znaczenie
Woda musi pokonać opory wewnątrz rury, na łukach, zaworach, przepływomierzach i przyłączach rozdzielacza. Wraz z długością pętli rośnie spadek ciśnienia. Pompa obiegowa musi zapewnić właściwy przepływ przez każdy obwód, a zbyt duży opór powoduje, że regulacja na rozdzielaczu staje się ograniczona.
Skutkiem może być nierównomierne oddawanie ciepła. Początek zbyt długiej pętli pracuje wtedy skuteczniej niż jej koniec, szczególnie przy źle dobranym przepływie. Użytkownik może odczuwać chłodniejszą podłogę w dalszej części pomieszczenia, choć temperatura zasilania wydaje się prawidłowa.
Sama zmiana pompy nie jest uniwersalnym rozwiązaniem. Mocniejsza pompa zwiększa zużycie energii i może generować hałas przepływu, jeśli pozostałe obwody nie zostaną właściwie zrównoważone. Znacznie lepiej ograniczyć opory na etapie projektu przez podział zbyt dużej strefy na krótsze obiegi.
Jak liczyć długość pętli w praktyce
Najpierw należy wyznaczyć powierzchnię aktywnie ogrzewaną. Nie liczy się zwykle stałej zabudowy kuchennej, szaf wnękowych bez prześwitu czy miejsc pod wanną zabudowaną. Rur nie układa się tam, gdzie ciepło nie ma efektywnie przenikać do pomieszczenia albo gdzie istnieje ryzyko uszkodzenia podczas późniejszego montażu wyposażenia.
Następnie dobiera się rozstaw na podstawie obciążenia cieplnego. Dopiero po tym etapie można oszacować długość rury. Odwrotna kolejność, czyli dopasowanie rozstawu do dostępnego krążka, bywa źródłem błędów. Rura ma realizować założoną moc grzewczą i pracować w poprawnych warunkach hydraulicznych.
Przykład: łazienka ma 6 m² powierzchni aktywnej, a projekt zakłada rozstaw 10 cm. Część grzejna wymaga około 60 m rury. Po doliczeniu 8-10 m dojść otrzymujemy pętlę około 70 m. Jest to komfortowa długość dla rury 16 x 2 mm. W przypadku salonu o powierzchni aktywnej 24 m² przy rozstawie 15 cm sama część grzejna potrzebuje około 160 m rury. Taki obszar należy podzielić co najmniej na dwa obwody.
Dobór rozdzielacza do liczby pętli
Każda pętla potrzebuje osobnego wyjścia na rozdzielaczu. Jeżeli z obliczeń wychodzi osiem obwodów, rozdzielacz musi mieć osiem sekcji lub odpowiednio więcej, jeśli projekt zakłada rezerwę. Nie należy łączyć dwóch niezależnych pętli pod jednym wyjściem, ponieważ utrudnia to kontrolę przepływu i sterowanie siłownikami.
Rozdzielacz z przepływomierzami ułatwia ustawienie projektowych wartości przepływu dla poszczególnych sekcji. W instalacji z różną długością pętli jest to szczególnie przydatne. Krótsze obwody trzeba zdławić, aby nie przejmowały zbyt dużego przepływu kosztem dłuższych pętli.
Warto od razu uwzględnić sposób montażu. Rura, rozdzielacz, szafka, złączki i elementy mocujące powinny tworzyć kompatybilny układ. Przy kompletowaniu materiałów do wodnej podłogówki w CIEPLO PRO najłatwiej zacząć od liczby obwodów i średnicy rury, a następnie dobrać rozdzielacz oraz akcesoria montażowe.
Najczęstsze błędy przy określaniu długości obwodów
Najczęstszym błędem jest traktowanie maksymalnej długości jako celu. Pętla o długości 100 m nie jest lepsza od pętli 75 m tylko dlatego, że zużywa mniej wyjść rozdzielacza. Ważniejsze są obliczony przepływ, równomierne grzanie i możliwość regulacji.
Problemem jest też nieuwzględnianie odcinków do rozdzielacza. W małej łazience kilka metrów dojścia nie zmieni projektu radykalnie, ale w oddalonym pokoju może zdecydować o potrzebie podziału obwodu. Błędem bywa również układanie rur pod stałą zabudową oraz projektowanie bardzo różnych długości pętli bez planu ich regulacji.
Przed rozwinięciem rury na izolacji warto więc rozpisać każdą strefę osobno: powierzchnię aktywną, rozstaw, dojście, długość obwodu i numer sekcji rozdzielacza. Taka prosta kontrola pozwala uniknąć improwizacji, gdy wylewka jest już zaplanowana, a miejsca na dodatkową pętlę brakuje.
