Regulator ma poprawić komfort i ograniczyć niepotrzebne grzanie, ale tylko wtedy, gdy jest podłączony do właściwych zacisków i pracuje w prawidłowej logice instalacji. Pytanie, jak podłączyć regulator pokojowy, zawsze trzeba zacząć od ustalenia typu kotła, regulatora oraz źródła ciepła. Ten sam przewód podpięty do niewłaściwego wejścia może unieruchomić sterowanie, a w przypadku instalacji 230 V uszkodzić elektronikę.
W instalacji grzejnikowej regulator zwykle steruje bezpośrednio pracą kotła. Przy wodnym ogrzewaniu podłogowym częściej współpracuje z listwą sterującą i siłownikami termoelektrycznymi na rozdzielaczu. To dwa podobne, ale nieidentyczne układy.
Najpierw ustal typ regulatora i wejścia kotła
Nie każdy regulator pokojowy działa tak samo. Przed montażem należy sprawdzić instrukcję kotła oraz schemat elektryczny regulatora. Kluczowe są oznaczenia zacisków, a nie kolory żył przewodu.
Najczęściej spotkasz trzy rozwiązania. Regulator typu on/off zwiera lub rozwiera styk, dając kotłowi prosty sygnał zapotrzebowania na ciepło. Może to być styk beznapięciowy, określany jako COM/NO, RT, TA albo jako „dry contact”. W takim wariancie regulator nie podaje napięcia na wejście kotła - jedynie zamyka obwód sterujący.
Druga grupa to regulatory komunikacyjne, np. OpenTherm albo regulatory dedykowane dla konkretnej marki kotła. Nie pracują one na zasadzie prostego zwarcia. Wymieniają dane z automatyką źródła ciepła i mogą modulować jego moc. Podłączenie zwykłego termostatu on/off do zacisków magistrali komunikacyjnej jest błędem.
Trzecie rozwiązanie to regulatory lub listwy z wyjściami 230 V. Występują często w układach strefowych ogrzewania podłogowego. Tutaj należy szczególnie uważnie sprawdzić oznaczenia L, N oraz PE i nie zakładać, że każde wejście termostatu może przyjąć napięcie sieciowe.

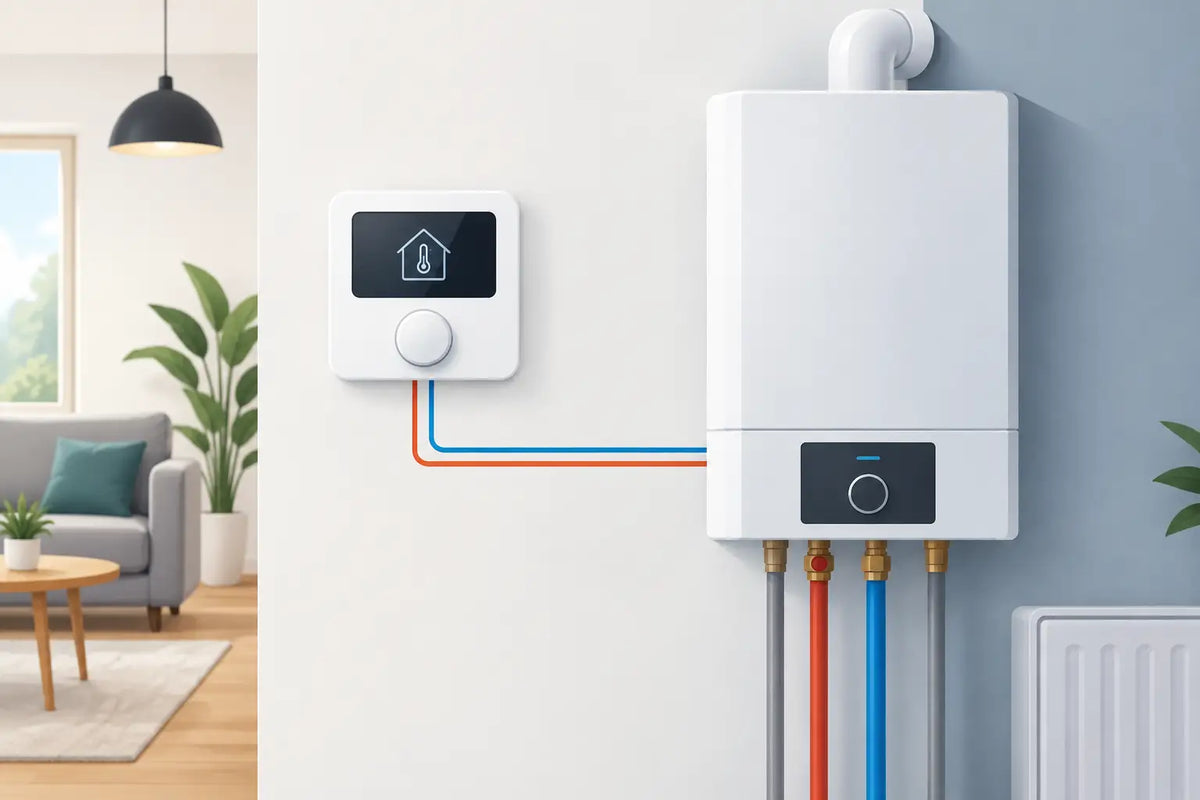

Jak podłączyć regulator pokojowy do kotła on/off
Najprostszy układ obejmuje regulator przewodowy, przewód dwużyłowy i wejście termostatu w kotle. Jednak prostota dotyczy wyłącznie sytuacji, w której producent kotła przewidział wejście dla styku beznapięciowego.
Sprawdź fabryczną zworkę
W wielu kotłach zaciski termostatu pokojowego są fabrycznie zwarte mostkiem. Zworka pozwala urządzeniu pracować bez regulatora. Po podłączeniu termostatu należy ją usunąć, a w jej miejsce wprowadzić dwa przewody ze styków COM i NO regulatora.
Nie podłączaj przewodów do zacisków zasilania regulatora, jeśli regulator wymaga osobnego napięcia 230 V. Zaciski zasilające L i N służą wtedy wyłącznie do zasilenia urządzenia, natomiast zaciski COM i NO realizują sygnał dla kotła. W regulatorze bateryjnym zazwyczaj wykorzystuje się wyłącznie parę COM/NO.
Połączenie ma charakter bezpotencjałowy, dlatego polaryzacja przewodów zwykle nie ma znaczenia. Nie dotyczy to regulatorów cyfrowych, magistral ani modeli wymagających określonego sposobu komunikacji. Tam należy zachować kolejność zacisków podaną przez producenta.
Dobierz przewód do warunków montażu
Do sygnału on/off zwykle wystarcza przewód dwużyłowy o przekroju dobranym do zaleceń producenta i długości trasy. W domu jednorodzinnym często stosuje się przewody sterownicze 2 x 0,5 mm² lub 2 x 0,75 mm². Jeżeli trasa biegnie w pobliżu przewodów zasilających, warto prowadzić sterowanie oddzielnym peszlem. Ogranicza to ryzyko zakłóceń i ułatwia późniejszy serwis.
Przewód do regulatora warto doprowadzić przed tynkami, a przy modernizacji wykorzystać istniejącą trasę tylko po sprawdzeniu ciągłości żył. Luźne połączenie w puszce może dawać objaw losowego wyłączania kotła, mimo że sam regulator działa prawidłowo.
Regulator pokojowy w ogrzewaniu podłogowym
W układzie podłogowym regulator rzadko steruje pojedynczą pętlą bezpośrednio. Typowy schemat wygląda następująco: regulator pokojowy przekazuje sygnał do listwy sterującej, listwa otwiera właściwy siłownik na rozdzielaczu, a gdy pojawi się zapotrzebowanie z jednej lub kilku stref, załącza pompę albo przekazuje sygnał do kotła.
Taki układ pozwala sterować temperaturą osobno w salonie, sypialniach i łazienkach. Wymaga jednak kompatybilnych elementów. Trzeba sprawdzić napięcie pracy regulatorów, listwy oraz siłowników - najczęściej 230 V albo 24 V. Siłownika 230 V nie wolno podłączać do listwy przeznaczonej dla wersji 24 V i odwrotnie.
Podłączenie regulatora do listwy sterującej
Listwy do ogrzewania podłogowego mają zwykle osobne zaciski dla regulatorów strefowych, siłowników, pompy oraz wyjścia kotła. Regulator przypisany do danej strefy podłącza się do wejścia oznaczonego numerem strefy. Siłownik zamontowany na belce powrotnej rozdzielacza wpina się do odpowiadającego mu wyjścia na listwie.
Jeżeli jedna strefa obejmuje dwa obiegi podłogówki, oba siłowniki powinny reagować na ten sam regulator. W praktyce oznacza to podłączenie dwóch siłowników do jednej strefy, o ile producent listwy dopuszcza takie obciążenie. Należy policzyć dopuszczalną liczbę siłowników na kanał, zamiast stosować rozgałęzienia bez sprawdzenia parametrów.
Wyjście kotła na listwie może być stykiem bezpotencjałowym lub wyjściem napięciowym. To najważniejszy punkt całego układu. Gdy kocioł wymaga styku beznapięciowego, do jego wejścia należy doprowadzić wyłącznie odpowiedni styk przekaźnikowy listwy. Nie wolno podawać 230 V na zaciski termostatu kotła tylko dlatego, że listwa jest zasilana z sieci.
Gdzie zamontować regulator pokojowy
Nawet poprawne podłączenie elektryczne nie pomoże, jeśli regulator mierzy temperaturę w niewłaściwym miejscu. Montuje się go zazwyczaj na wysokości około 1,2-1,5 m, na ścianie wewnętrznej, w reprezentatywnej części pomieszczenia.
Nie powinien znajdować się nad grzejnikiem, przy drzwiach tarasowych, w przeciągu, za zasłoną ani w strefie bezpośredniego nasłonecznienia. W ogrzewaniu podłogowym szczególnie niewskazane jest montowanie regulatora przy kominku lub przy dużych przeszkleniach. Lokalny zysk ciepła szybko zamknie strefę, chociaż pozostała część pomieszczenia może nadal wymagać ogrzewania.
W łazience regulator należy umieścić poza strefami ochronnymi albo zastosować rozwiązanie zgodne z wymaganiami dla danego pomieszczenia. W wielu instalacjach praktyczniejszy jest czujnik podłogowy współpracujący z regulatorem, ponieważ ogranicza temperaturę posadzki niezależnie od temperatury powietrza.
Uruchomienie po montażu
Po wykonaniu połączeń nie uruchamiaj instalacji „na próbę” przez zwieranie przypadkowych zacisków. Najpierw sprawdź dokręcenie przewodów, ustaw właściwy tryb pracy regulatora i upewnij się, że zworka kotła została usunięta tylko wtedy, gdy wymaga tego schemat.
Następnie ustaw temperaturę zadaną wyższą niż aktualna w pomieszczeniu. W układzie on/off kocioł powinien otrzymać sygnał grzania. W podłogówce listwa powinna wskazać aktywną strefę, a siłownik po czasie potrzebnym na otwarcie powinien dopuścić przepływ przez pętlę. Siłowniki termoelektryczne nie działają natychmiast - zależnie od modelu potrzebują kilku minut.
Po obniżeniu nastawy regulator powinien przerwać zapotrzebowanie. Przy podłogówce nie oczekuj odczuwalnej zmiany temperatury posadzki po kilkunastu minutach. Duża bezwładność jastrychu jest normalną cechą tego systemu, dlatego zbyt agresywne programy dobowe często pogarszają komfort zamiast obniżać zużycie energii.
Błędy, które powodują problemy ze sterowaniem
Najczęstszy błąd to pomylenie styku beznapięciowego z wyjściem 230 V. Równie często pozostaje fabryczna zworka w kotle, przez co regulator nie ma wpływu na pracę urządzenia. Problemy powoduje też podłączenie regulatora do wejścia OpenTherm zamiast do wejścia on/off albo odwrotnie.
W instalacjach podłogowych warto także sprawdzić, czy siłowniki są normalnie zamknięte NC czy normalnie otwarte NO. Większość domowych układów stosuje wersje NC, ale listwa i sterowanie muszą być dobrane do ich typu. Odwrócona logika może sprawić, że pętla grzeje bez zapotrzebowania albo pozostaje stale zamknięta.
Prace przy obwodach 230 V należy wykonywać przy odłączonym napięciu i po jego potwierdzonym braku. Jeżeli dokumentacja kotła lub listwy nie rozstrzyga rodzaju sygnału, bezpieczniej zlecić podłączenie elektrykowi albo instalatorowi z uprawnieniami. Koszt sprawdzenia schematu jest niewspółmiernie niższy od wymiany płyty głównej kotła.
Dobrze dobrany regulator, listwa i siłowniki pozwalają wykorzystać możliwości rozdzielacza bez przypadkowego przegrzewania pomieszczeń. Przed zamknięciem puszek i uruchomieniem wylewki warto poświęcić kilka minut na sprawdzenie oznaczeń - właśnie wtedy najłatwiej uniknąć kosztownej poprawki.
