Rozdzielacze instalacyjne są punktem, w którym projekt ogrzewania podłogowego spotyka się z rzeczywistym montażem. To od nich zależy możliwość podłączenia pętli, ich regulacja, odpowietrzenie układu i późniejszy serwis. Błąd przy doborze liczby sekcji albo wyposażenia często nie zatrzymuje montażu od razu, ale wraca przy rozruchu - jako nierówne temperatury pomieszczeń, problem z wyregulowaniem przepływów lub brak miejsca na dodatkową pętlę.
Dla instalatora rozdzielacz jest elementem roboczym, który ma pasować do projektu i pozostałych komponentów. Dla inwestora jest zabezpieczeniem przed kosztowną ingerencją w gotową posadzkę. Dlatego nie warto wybierać go wyłącznie według ceny albo samej liczby obwodów.
Co robi rozdzielacz w instalacji podłogowej

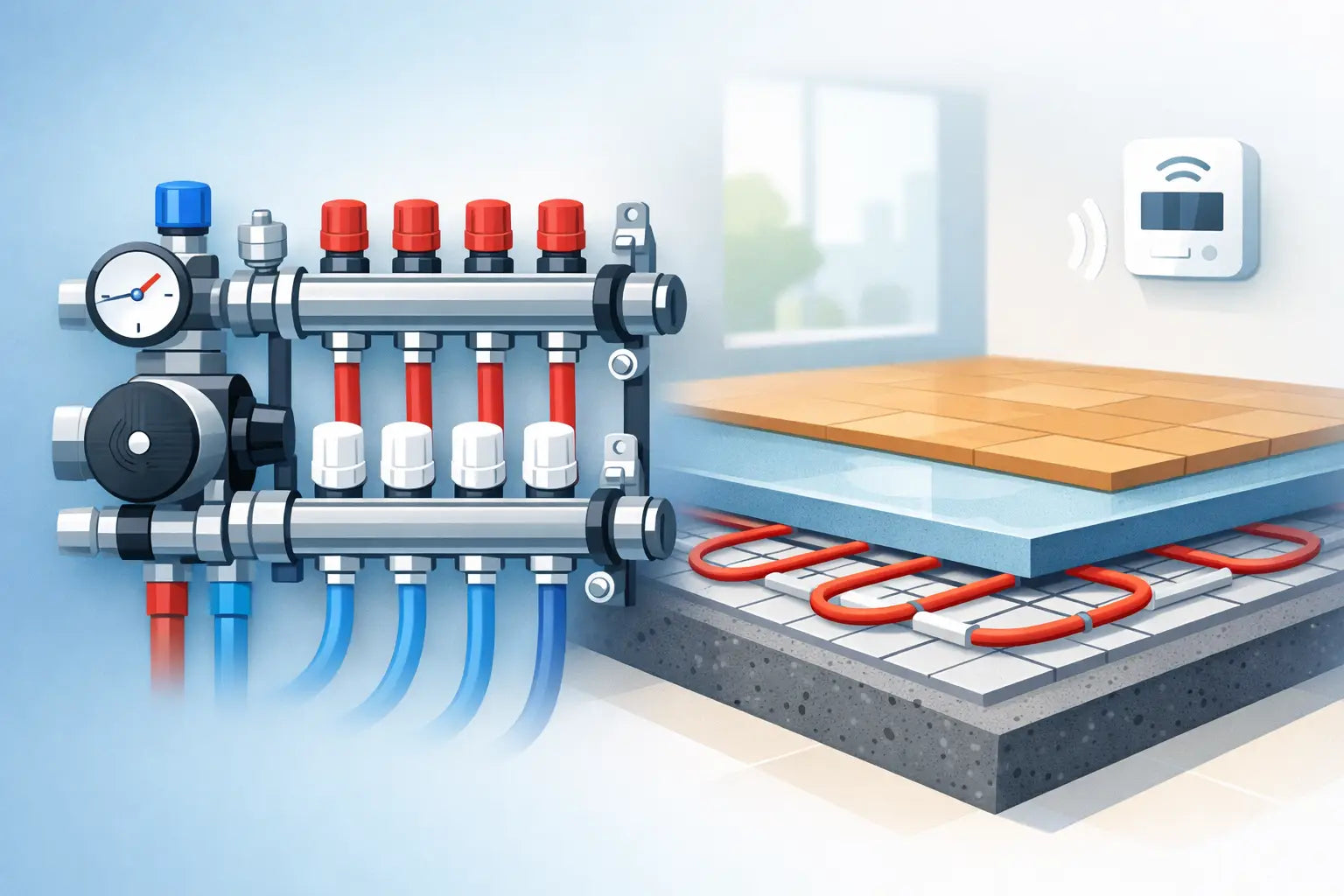

Rozdzielacz rozprowadza wodę grzewczą z źródła ciepła do poszczególnych pętli ogrzewania podłogowego i odbiera ją po oddaniu ciepła w podłodze. Każda pętla pracuje jako osobny obwód. Na belce zasilającej zwykle znajdują się przepływomierze, a na powrotnej zawory umożliwiające regulację ręczną lub montaż siłowników termoelektrycznych.
Takie rozwiązanie pozwala ustawić właściwy przepływ dla każdej pętli. Jest to potrzebne, ponieważ obwody nie mają tej samej długości ani tego samego obciążenia cieplnego. Krótsza pętla w małej łazience i dłuższa pętla w salonie nie powinny pracować bez regulacji w identycznych warunkach.
Kompletny rozdzielacz najczęściej obejmuje dwie belki, zawory odcinające, przepływomierze, zawory powrotne, odpowietrzniki oraz zawory spustowe. W zależności od konfiguracji mogą być potrzebne także nyple, złączki do rur, szafka podtynkowa lub natynkowa, siłowniki i elementy sterowania strefowego.
Liczba sekcji musi wynikać z liczby pętli
Podstawowa zasada jest prosta: jedna sekcja rozdzielacza obsługuje jedną pętlę ogrzewania podłogowego. Jeżeli projekt przewiduje osiem pętli, potrzebny jest rozdzielacz ośmiosekcyjny. Nie należy oceniać liczby sekcji po liczbie pomieszczeń. Duży salon może wymagać dwóch lub trzech pętli, natomiast niewielka garderoba czasem jest ogrzewana z obwodu sąsiedniego pomieszczenia, jeżeli pozwala na to projekt.
Warto przewidzieć zapas wyłącznie wtedy, gdy ma techniczne uzasadnienie. Dodatkowa sekcja może przydać się przy planowanej rozbudowie, osobnej strefie w garażu lub późniejszym podłączeniu grzejnika niskotemperaturowego. Jeżeli instalacja jest zamknięta i nie ma perspektywy zmian, nadmiarowe sekcje nie poprawiają działania systemu. Zwiększają natomiast koszt zakupu, wymiar zabudowy i liczbę elementów, które trzeba zaślepić.
Przed zamówieniem trzeba zestawić liczbę pętli z dokumentacją wykonawczą. Należy też sprawdzić sposób podłączenia rur. W instalacjach podłogowych z rurą 16 x 2 mm standardowo stosuje się odpowiednio dobrane złączki zaciskowe. Sama zgodność średnicy nominalnej nie wystarcza - istotny jest również typ przyłącza oraz kompletność połączenia.
Rozdzielacze instalacyjne z przepływomierzami czy bez?
W instalacji ogrzewania podłogowego rozdzielacz z przepływomierzami jest praktycznym wyborem w większości realizacji. Przepływomierz pokazuje przepływ w danej pętli, zwykle w litrach na minutę, i pozwala wykonać regulację hydrauliczną zgodnie z wartościami przyjętymi w projekcie.
Bez przepływomierzy również można zbudować działający układ, ale regulacja jest mniej czytelna. Przy kilku pętlach różnice mogą być jeszcze do opanowania, lecz w większym domu uruchomienie i korekty wymagają więcej czasu. Brak widocznego odczytu utrudnia także późniejszą diagnostykę, gdy użytkownik zgłasza niedogrzewanie konkretnego pomieszczenia.
Przepływomierz nie zastępuje projektu ani prawidłowego odpowietrzenia. Ułatwia jednak ustawienie instalacji i kontrolę jej pracy. Jeżeli pętla nie osiąga założonego przepływu, przyczyną może być zamknięty zawór, powietrze w obwodzie, zagięta rura, zbyt mała wydajność pompy albo błędnie dobrany układ hydrauliczny.
Belka powrotna, siłowniki i sterowanie pomieszczeniami
Na zaworach powrotnych można montować siłowniki termoelektryczne. Współpracują one z termostatami pokojowymi i otwierają lub zamykają konkretne pętle zależnie od zapotrzebowania na ciepło. To rozwiązanie ma sens zwłaszcza wtedy, gdy dom podzielono na niezależne strefy, na przykład salon, sypialnie, łazienki i część gospodarczą.
Trzeba przy tym pamiętać o kompromisie. Sterowanie strefowe poprawia komfort i ogranicza przegrzewanie pomieszczeń, ale wymaga dodatkowych elementów: siłowników, listwy sterującej, termostatów i zasilania. W prostych instalacjach, gdzie temperatura ma być podobna w całym budynku, ręczna regulacja przepływów może być wystarczająca.
Przed wyborem siłowników należy sprawdzić kompatybilność z zaworami na belce powrotnej oraz rodzaj pracy siłownika - normalnie zamknięty lub normalnie otwarty. W budynkach mieszkalnych najczęściej stosuje się modele normalnie zamknięte. Po zaniku zasilania zamykają one przepływ, jednak ostateczny dobór powinien odpowiadać schematowi sterowania i wymaganiom instalacji.
Materiał, przyłącza i wyposażenie rozdzielacza
Rozdzielacze do podłogówki są często wykonywane ze stali nierdzewnej. Materiał dobrze sprawdza się w instalacjach wodnych, zapewnia trwałość i estetyczny montaż w szafce. Ważniejsza od samej nazwy materiału jest jakość wykonania całego zestawu: szczelność połączeń, czytelność przepływomierzy, dostęp do zaworów oraz dostępność dopasowanych akcesoriów.
Należy zweryfikować średnicę przyłączy głównych, rozstaw króćców i rodzaj gwintów. Te parametry muszą pasować do grupy pompowej, zaworów odcinających, źródła ciepła oraz rur zasilających rozdzielacz. W praktyce problemem nie jest zwykle sam rozdzielacz, lecz brak jednego elementu przejściowego potrzebnego podczas montażu.
Warto kompletować systemowo również odpowietrzniki i zawory spustowe. Odpowietrzenie pętli podczas napełniania instalacji powinno być wykonane pojedynczo, z kontrolą przepływu przez każdy obwód. Pozostawione powietrze obniża wydajność ogrzewania, powoduje szumy i utrudnia regulację.
Szafka rozdzielaczowa i miejsce montażu
Rozdzielacz powinien być dostępny po zakończeniu prac wykończeniowych. Szafka nie może być zasłonięta stałą zabudową meblową ani zamknięta w miejscu, do którego nie ma dostępu serwisowego. Dotyczy to również zaworów, przepływomierzy i przewodów doprowadzających.
Lokalizację ustala się na etapie projektu. Dobrze położony rozdzielacz skraca trasy pętli i ułatwia ich prowadzenie, ale nie zawsze środek budynku będzie najlepszym miejscem. Trzeba uwzględnić układ pomieszczeń, długości obwodów, trasę zasilania oraz możliwość wykonania zabudowy. W domach z dwoma kondygnacjami często stosuje się osobne rozdzielacze dla parteru i piętra.
Przy doborze szafki należy uwzględnić nie tylko liczbę sekcji, lecz także szerokość całego zestawu z zaworami, rurami i ewentualną automatyką. Zbyt płytka albo zbyt wąska szafka oznacza ciasny montaż i utrudniony serwis. Warto zostawić miejsce na wygodne prowadzenie rur oraz dostęp do elementów regulacyjnych.
Najczęstsze błędy przy kompletacji
Pierwszym błędem jest kupowanie rozdzielacza przed policzeniem pętli. Drugim - zamawianie samych belek bez sprawdzenia, czy zestaw zawiera odpowietrzniki, zawory spustowe i elementy potrzebne do podłączenia. Trzeci problem to pomijanie złączek do konkretnego typu rury.
Często zdarza się też, że inwestor planuje sterowanie pokojowe dopiero po wykonaniu instalacji. Jeżeli rozdzielacz ma zawory przygotowane pod siłowniki, późniejsza rozbudowa jest znacznie prostsza. Jeśli nie, zakres prac i koszt mogą wzrosnąć. Warto podjąć tę decyzję przed montażem, nawet gdy siłowniki mają zostać kupione w kolejnym etapie.
Nie należy również mylić regulacji przepływu z regulacją temperatury zasilania. Przepływomierz ustawia ilość wody przepływającej przez pętlę. Temperatura wody zależy od źródła ciepła, zaworu mieszającego, automatyki i parametrów całego układu. Oba zagadnienia muszą być poprawnie rozwiązane, aby podłogówka pracowała stabilnie.
Dobór do projektu zamiast przypadkowego zestawu
Przy kompletacji warto zacząć od projektu: liczby i długości pętli, średnicy rur, zapotrzebowania pomieszczeń oraz sposobu sterowania. Następnie dobiera się rozdzielacz o odpowiedniej liczbie sekcji, z przepływomierzami i zaworami przygotowanymi do planowanej automatyki. Na końcu należy uzupełnić zestaw o złączki, szafkę i elementy montażowe.
CIEPLO PRO skupia ofertę na komponentach potrzebnych do wykonania wodnego ogrzewania podłogowego, dlatego łatwiej skompletować rozdzielacz wraz z rurą i akcesoriami w jednym zamówieniu. Przed zakupem dobrze jest jednak porównać parametry produktów z dokumentacją instalacji - szczególnie liczbę sekcji, przyłącza oraz wymagane wyposażenie.
Dobrze dobrany rozdzielacz nie jest elementem, o którym użytkownik ma pamiętać. Ma umożliwić sprawne napełnienie, regulację i wieloletnią pracę każdej pętli. Im dokładniej zestaw zostanie sprawdzony przed montażem, tym mniej poprawek czeka wykonawcę po wylaniu posadzki.
