Obieg mieszający nie jest obowiązkowym elementem każdej instalacji podłogowej. W układzie z pompą ciepła i prawidłowo dobranym rozdzielaczem często można go pominąć. Gdy jednak jedno źródło obsługuje podłogówkę oraz grzejniki lub wymaga wyższej temperatury pracy, instalacja obiegu mieszającego podłogówki pozwala obniżyć i ustabilizować temperaturę zasilania pętli. To zabezpiecza posadzkę, poprawia komfort i ułatwia regulację.
Najczęstszy błąd polega na traktowaniu zestawu mieszającego jako uniwersalnego dodatku do każdego rozdzielacza. W praktyce trzeba najpierw ustalić parametry źródła, zapotrzebowanie cieplne strefy podłogowej, liczbę i długość pętli oraz wymagany przepływ. Dopiero potem dobiera się zawór, pompę i sposób sterowania.
Kiedy obieg mieszający do podłogówki jest potrzebny?
Ogrzewanie podłogowe pracuje zwykle na zasilaniu rzędu 25-40°C, zależnie od projektu, rodzaju posadzki, rozstawu rur i warunków zewnętrznych. Grzejniki mogą natomiast wymagać wyższych parametrów. Jeżeli oba odbiorniki działają przy jednej temperaturze zasilania bez rozdzielenia hydraulicznego, do rozdzielacza podłogowego może trafiać woda zbyt gorąca.

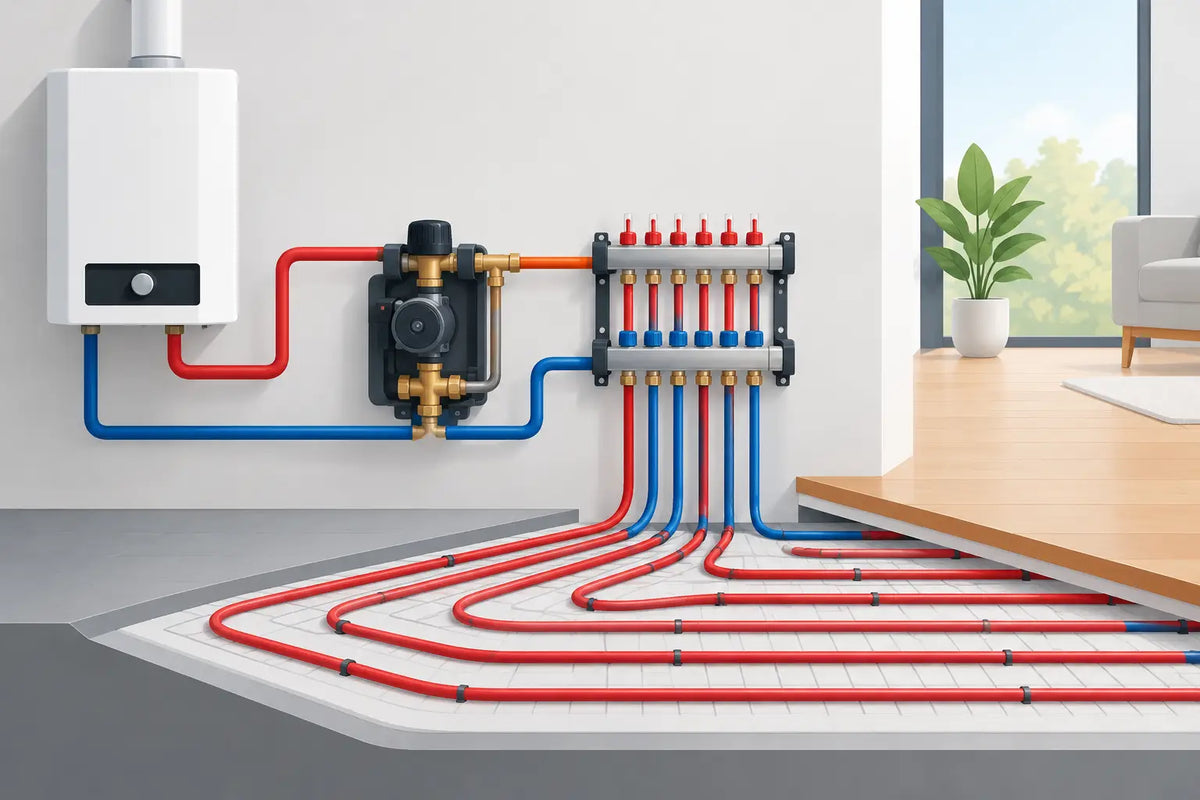

Zestaw mieszający pobiera część wody z powrotu obiegów podłogowych i łączy ją z wodą zasilającą ze źródła. W rezultacie na belkę zasilającą rozdzielacza trafia czynnik o temperaturze właściwej dla podłogówki. Pompa obiegowa zestawu wymusza przepływ przez pętle, niezależnie od pracy innych obiegów instalacji.
Obieg mieszający warto rozważyć przede wszystkim w układach z kotłem, który obsługuje jednocześnie instalację grzejnikową i podłogową, przy modernizacji starszej instalacji lub tam, gdzie źródło pracuje na wyższej temperaturze niż wymaga posadzka. Nie należy montować go automatycznie przy pompie ciepła. Dodatkowa pompa i zawór mogą wtedy podnieść opory, pogorszyć przepływ oraz utrudnić wykorzystanie niskiej temperatury zasilania.
Z czego składa się instalacja obiegu mieszającego podłogówki?
Podstawą jest rozdzielacz z belką zasilającą i powrotną, do którego podłączone są pętle ogrzewania. Sam rozdzielacz powinien umożliwiać ustawienie przepływów na rotametrach oraz regulację poszczególnych obwodów. Rury pętli dobiera się pod kątem parametrów projektowych, a nie wyłącznie według dostępnej długości kręgu.
Za mieszanie odpowiada zawór - najczęściej trójdrogowy termostatyczny, trójdrogowy obrotowy z siłownikiem albo zawór czterodrogowy stosowany w określonych układach kotłowych. Przy rozdzielaczu pracuje pompa obiegowa, która musi pokonać opory hydrauliczne pętli, rozdzielacza, armatury i przewodów doprowadzających.
W kompletnym układzie występują też zawory odcinające, termometry, odpowietrzniki i elementy umożliwiające napełnianie oraz płukanie instalacji. Przydatny jest zawór spustowy na belkach. Ułatwia serwis i pozwala odpowietrzać układ bez demontażu elementów. W zależności od schematu potrzebne mogą być również zawory zwrotne, filtr oraz regulator sterujący siłownikiem zaworu.
Nie warto budować zestawu przypadkowymi elementami o różnych średnicach przyłącza. Zwężenia, niepotrzebne kolana i źle dobrana armatura zwiększają opory. Efekt bywa widoczny na najdłuższych pętlach, które nie osiągają wymaganego przepływu mimo pracy pompy na wysokim biegu.
Dobór zaworu mieszającego i pompy
Zawór termostatyczny utrzymuje ustawioną temperaturę za pomocą wkładki termostatycznej. Jest prosty w montażu i dobrze sprawdza się w instalacjach o stałych, przewidywalnych parametrach. Jego ograniczeniem jest mniejsza elastyczność regulacji. Gdy temperatura zasilania źródła lub zapotrzebowanie budynku często się zmienia, lepszą kontrolę zapewnia zawór obrotowy z siłownikiem i regulatorem pogodowym.
Dobierając zawór, należy sprawdzić jego przepustowość, oznaczaną zwykle współczynnikiem Kvs, średnicę przyłączy oraz dopuszczalny zakres temperatur. Zbyt mały zawór ograniczy przepływ. Zbyt duży może regulować mało precyzyjnie, szczególnie przy niskich przepływach charakterystycznych dla dobrze zaizolowanych domów.
Pompa nie powinna być dobierana wyłącznie według średnicy króćców. Liczą się obliczeniowy przepływ całego rozdzielacza oraz strata ciśnienia najbardziej wymagającej pętli. W praktyce przyjmuje się przepływy wynikające z projektu instalacji, a następnie odczytuje wymagany punkt pracy na charakterystyce pompy. Pompa elektroniczna z regulacją proporcjonalną ułatwia późniejszą eksploatację, ale nie zastąpi poprawnego doboru hydraulicznego.
Warto pamiętać, że zwiększenie biegu pompy nie rozwiązuje każdego problemu. Może powodować szum przepływu, zbyt duże różnice nastaw między pętlami i niepotrzebny pobór energii. Najpierw trzeba sprawdzić długości pętli, otwarcie zaworów, ustawienia rotametrów oraz obecność powietrza w układzie.
Montaż: kolejność, która ogranicza problemy
Rozdzielacz montuje się w miejscu dostępnym do regulacji i serwisu. Szafka rozdzielaczowa nie powinna wymuszać ciasnego prowadzenia rur ani uniemożliwiać odczytu rotametrów. Przewody zasilające i powrotne trzeba podłączyć zgodnie ze schematem konkretnego zestawu. Odwrócenie kierunku przepływu może zaburzyć działanie zaworu mieszającego i pomiar temperatury.
Pętle układa się z zachowaniem projektowanego rozstawu oraz promienia gięcia rury. Każdy obwód należy opisać przy rozdzielaczu. Przy późniejszym uruchomieniu i regulacji rozróżnienie pętli kuchni, salonu czy łazienki oszczędza dużo czasu.
Przed wykonaniem jastrychu instalację należy napełnić wodą i przeprowadzić próbę szczelności zgodnie z wymaganiami systemu oraz projektem. Pętle napełnia się pojedynczo, zwykle od dołu, aby skutecznie wypchnąć powietrze. Napełnianie wszystkich obwodów jednocześnie często kończy się pozostawieniem kieszeni powietrznych, które później ograniczają przepływ.
Podczas wykonywania wylewki pętle pozostają pod ciśnieniem próbnym. Po związaniu jastrychu rozruch ogrzewania prowadzi się stopniowo, zgodnie z technologią posadzki. Gwałtowne podniesienie temperatury może prowadzić do naprężeń i uszkodzeń warstw wykończeniowych.
Ustawienie temperatury zasilania
Nastawę zaworu zaczyna się od temperatury przewidzianej w projekcie. Jeżeli dokumentacji nie ma, bezpieczniej rozpocząć od niższej wartości i obserwować pracę instalacji przez kilka dni. Posadzka reaguje wolno, dlatego korekty wykonywane co kilka godzin nie pokazują rzeczywistego efektu.
Temperaturę należy oceniać razem z temperaturą powrotu i przepływami na pętlach. Zbyt mała różnica temperatur może oznaczać nadmierny przepływ, a zbyt duża - przepływ za mały lub niedogrzanie części obwodów. Sama temperatura na termometrze zestawu mieszającego nie wystarcza do rzetelnej regulacji.
Regulacja przepływów na rozdzielaczu
Rotametry ustawiają przepływ dla każdej pętli osobno. Krótsze pętle mają zwykle mniejsze opory i bez regulacji przejmują więcej wody. Dłuższe obwody, często prowadzone do salonu lub otwartej strefy dziennej, pozostają wtedy niedogrzane.
Regulację wykonuje się według wartości z projektu. Gdy ich brakuje, można przyjąć nastawy wstępne wynikające z długości pętli i później skorygować je po ustabilizowaniu pracy. Nie należy zamykać przepływu na rotametrze tylko dlatego, że dane pomieszczenie chwilowo osiągnęło temperaturę. Od sterowania strefowego są siłowniki i termostaty, a nie ręczne, przypadkowe dławienie hydrauliki.
Typowe błędy w układzie mieszającym
Najbardziej kosztowne problemy wynikają zwykle nie z awarii urządzeń, lecz z błędów montażowych i pominięcia obliczeń. Do powtarzających się sytuacji należą:
- montaż zestawu mieszającego mimo pracy całej instalacji na niskiej temperaturze,
- pomylenie zasilania z powrotem na rozdzielaczu lub zaworze,
- zastosowanie pompy bez uwzględnienia strat ciśnienia pętli,
- brak dokładnego płukania i odpowietrzenia instalacji,
- ustawienie jednakowych przepływów na obwodach o różnej długości,
- zasłonięcie armatury w sposób uniemożliwiający serwis i odczyt parametrów.
Co przygotować przed kompletacją materiału?
Przed zakupem rozdzielacza i osprzętu zbierz liczbę pętli, ich planowane długości, średnicę rur, rodzaj źródła ciepła, parametry zasilania oraz informację, czy w budynku występują inne obiegi grzewcze. Potrzebne są także średnice przewodów doprowadzających do rozdzielacza i sposób sterowania strefami.
Taki zestaw danych pozwala dobrać kompatybilne elementy: rozdzielacz o odpowiedniej liczbie sekcji, rury, złączki, szafkę, armaturę oraz zestaw mieszający o właściwym układzie przyłączy. Przy większej instalacji warto oprzeć się na projekcie hydraulicznym, ponieważ korekta błędów po zalaniu posadzki jest nieporównywalnie droższa niż właściwy dobór na etapie kompletacji.
Dobrze zmontowany obieg mieszający ma działać bez ciągłej uwagi użytkownika. Dostęp do rozdzielacza, czytelne oznaczenie pętli i możliwość sprawdzenia temperatury oraz przepływów sprawiają, że regulacja pozostaje prosta także po kilku sezonach grzewczych.
