Powietrze w instalacji podłogowej nie zawsze zatrzyma ogrzewanie od razu. Częściej najpierw powoduje szum przepływu, nierówne grzanie pętli, skoki wskazań przepływomierzy albo problem z uzyskaniem zakładanego przepływu. Dlatego pytanie, czy rozdzielacz potrzebuje odpowietrznika, ma bardzo praktyczne znaczenie już na etapie kompletowania materiału i późniejszego uruchomienia instalacji.
W typowym rozdzielaczu do wodnego ogrzewania podłogowego odpowietrzniki są elementem zalecanym, a najczęściej standardowym. Nie zastępują jednak prawidłowego napełniania pętli ani odpowietrzenia całego układu. Ich zadaniem jest usuwanie powietrza zbierającego się lokalnie w górnej części belki rozdzielacza.
Czy rozdzielacz potrzebuje odpowietrznika w każdej instalacji?

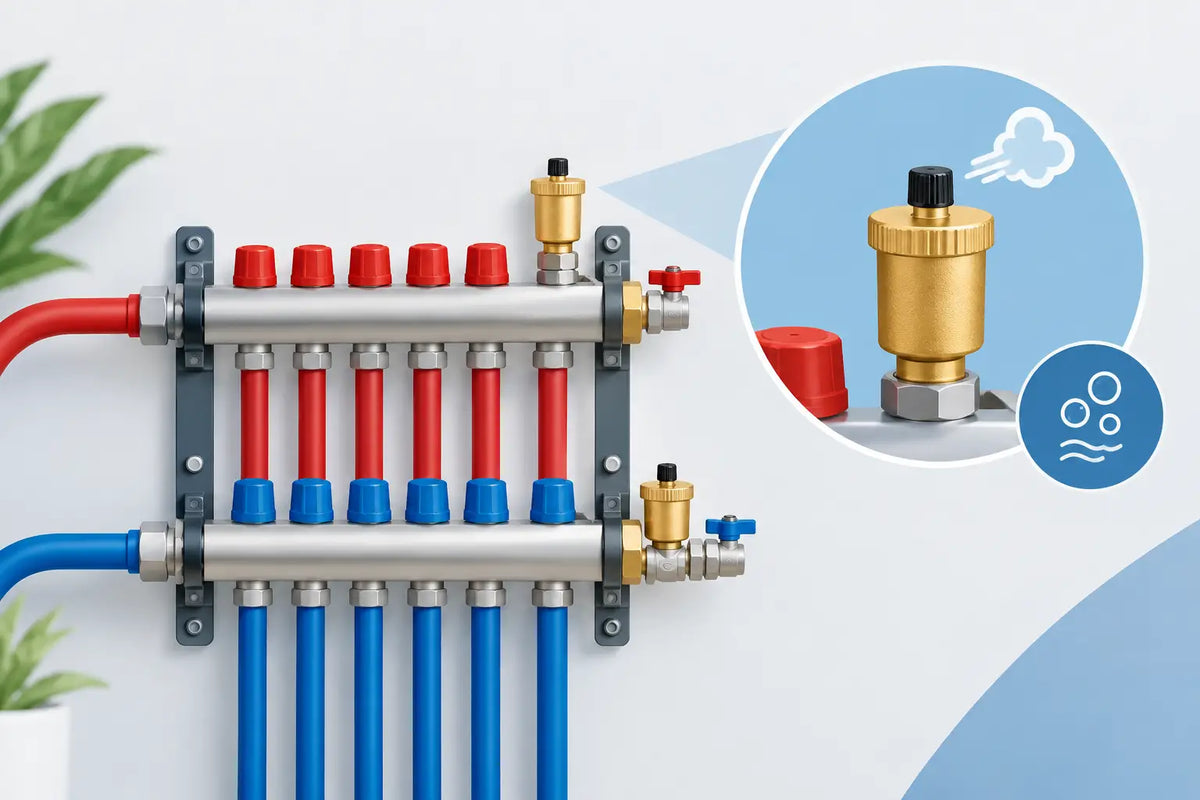

W praktyce rozdzielacz podłogówki powinien mieć możliwość odpowietrzenia. Najczęściej stosuje się odpowietrzniki automatyczne montowane na końcach obu belek - zasilającej i powrotnej. Rozwiązanie to ułatwia pierwsze uruchomienie, późniejszą eksploatację oraz serwis instalacji.
Nie znaczy to, że sam odpowietrznik automatyczny rozwiąże każdy problem z powietrzem. Jeżeli pętle zostały napełnione jednocześnie, przy zbyt małym przepływie albo bez płukania, w przewodach może pozostać dużo powietrza. Wtedy odpowietrznik przy rozdzielaczu będzie działał, lecz nie usunie szybko całego powietrza uwięzionego w długich pętlach.
Są instalacje, w których rozdzielacz jest wyposażony zamiast automatów w zawory ręczne lub zawory spustowo-napełniające. Technicznie można je odpowietrzyć, ale wymaga to większej kontroli podczas napełniania. Przy ogrzewaniu podłogowym, szczególnie z wieloma obwodami, automatyczne odpowietrzniki przy belkach są po prostu wygodniejszym i bezpieczniejszym rozwiązaniem eksploatacyjnym.
Gdzie montuje się odpowietrzniki przy rozdzielaczu?
Powietrze przemieszcza się do najwyższych punktów instalacji. Z tego powodu odpowietrzniki montuje się pionowo, w górnej części rozdzielacza, zwykle na końcach belek. Korpus odpowietrznika powinien mieć możliwość pracy w pozycji pionowej - montaż pod kątem lub poziomo może ograniczyć jego skuteczność.
Jeżeli rozdzielacz znajduje się w szafce podtynkowej, trzeba zostawić miejsce nad odpowietrznikami. Zbyt niska szafka albo belki zamontowane tuż pod jej górną krawędzią utrudnią montaż, kontrolę i ewentualną wymianę elementu. To drobny detal projektowy, który później potrafi wydłużyć prostą czynność serwisową.
Warto też odróżnić odpowietrzniki rozdzielacza od odpowietrzników w innych punktach układu. Dodatkowe punkty odpowietrzania mogą być potrzebne przy źródle ciepła, grupie pompowej, sprzęgle hydraulicznym, pionach lub najwyższych fragmentach instalacji. Rozdzielacz nie przejmie funkcji odpowietrznika umieszczonego wyżej w instalacji.
Odpowietrznik automatyczny czy ręczny?
Odpowietrznik automatyczny usuwa niewielkie ilości powietrza pojawiające się w trakcie pracy instalacji. Jest praktyczny w rozdzielaczach podłogowych, ponieważ działa bez każdorazowej interwencji użytkownika. Podczas normalnej pracy jego kapturek zwykle pozostawia się lekko odkręcony - zgodnie z zaleceniem producenta danego elementu.
Odpowietrznik ręczny wymaga otwarcia zaworu przez instalatora lub użytkownika. Może dobrze spełniać swoją funkcję, ale nie reaguje sam na powietrze zbierające się po zmianie parametrów pracy, uzupełnieniu wody czy wykonaniu prac serwisowych. Stosuje się go tam, gdzie dostęp jest łatwy i instalacja jest regularnie kontrolowana.
Automat nie jest zawsze najlepszym wyborem w każdym miejscu. W instalacjach narażonych na zanieczyszczenia, przy nieprawidłowo przygotowanej wodzie albo w układach o częstych wahaniach ciśnienia może zacząć przepuszczać wodę. Dlatego liczy się jakość elementu, prawidłowy montaż oraz możliwość odcięcia go zaworem serwisowym, jeśli konstrukcja rozdzielacza to przewiduje.
Jak poprawnie napełnić i odpowietrzyć pętle podłogówki?
Najskuteczniejsze odpowietrzanie zaczyna się nie przy automacie na belce, lecz podczas napełniania instalacji. Pętle ogrzewania podłogowego powinno się napełniać pojedynczo. Pozostałe obwody należy zamknąć, a przez otwartą pętlę przepuścić wodę z odpowiednią prędkością, aż na wypływie nie będzie widać pęcherzy powietrza.
Praktyczna kolejność wygląda następująco: podłącza się wodę do zaworu napełniającego jednej belki, odprowadzenie organizuje przez zawór na drugiej belce, otwiera tylko jeden obwód, płucze go do usunięcia powietrza, a następnie przechodzi do kolejnego. Po napełnieniu wszystkich pętli ustawia się wymagane ciśnienie robocze instalacji i otwiera zawory odcinające przy rozdzielaczu.
Napełnianie wszystkich pętli naraz jest pozornie szybsze, ale często zostawia kieszenie powietrzne. Dotyczy to zwłaszcza długich obwodów, pętli ułożonych na różnych poziomach oraz rozbudowanych rozdzielaczy. Późniejsze próby usunięcia powietrza wyłącznie odpowietrznikami automatycznymi bywają wtedy czasochłonne.
Po uruchomieniu pompy warto przez kilka dni obserwować przepływomierze, ciśnienie oraz temperatury zasilania i powrotu. Drobne ilości powietrza mogą jeszcze zebrać się przy odpowietrznikach. Jeżeli ciśnienie systematycznie spada, a odpowietrznik jest wilgotny, należy sprawdzić szczelność jego zaworu i całej instalacji.
Objawy powietrza w rozdzielaczu i pętlach
Zapowietrzenie nie zawsze wygląda tak samo. W podłogówce, która pracuje na niskich temperaturach i ma duże opory przepływu, symptomy bywają mniej oczywiste niż przy grzejnikach. Najczęstsze sygnały to nierównomierne nagrzewanie stref, słyszalne przelewanie lub szum przy rozdzielaczu, brak stabilnego przepływu na rotametrach oraz częste potrzeby dopuszczania wody.
Jeśli jedna pętla nie osiąga przepływu mimo pełnego otwarcia zaworu, nie należy od razu zakładać, że przyczyną jest powietrze. Powodem może być również źle ustawiona regulacja wstępna, zamknięty siłownik, zabrudzony przepływomierz, zbyt mała wydajność pompy albo zagięcie rury. Diagnostykę warto prowadzić po kolei, bez przypadkowego kręcenia wszystkimi nastawami.
Powietrze może także zakłócać pracę źródła ciepła i pompy obiegowej. Długotrwała praca pompy z powietrzem w układzie sprzyja hałasowi, spadkowi wydajności i przyspieszonemu zużyciu. Z tego względu odpowietrzenie nie jest wyłącznie kwestią komfortu cieplnego.
Dobór rozdzielacza i osprzętu
Przy zakupie rozdzielacza warto sprawdzić, czy zestaw obejmuje odpowietrzniki oraz zawory spustowo-napełniające. Nie każdy produkt jest wyposażony identycznie. Część rozdzielaczy jest sprzedawana jako komplet gotowy do montażu, a inne wymagają dobrania osprzętu oddzielnie.
Liczba sekcji musi odpowiadać liczbie projektowanych pętli, natomiast zawory, przepływomierze i przyłącza powinny być kompatybilne z pozostałą częścią układu. Do instalacji ze sterowaniem strefowym trzeba dodatkowo uwzględnić siłowniki i właściwy typ wkładek zaworowych. Odpowietrznik jest małym elementem zestawu, ale jego brak albo zły montaż może utrudnić uruchomienie całego systemu.
W przypadku modernizacji nie warto dokładać odpowietrznika bez sprawdzenia stanu rozdzielacza. Uszkodzony gwint, osad na belce, zużyte uszczelnienia lub nieszczelny zawór odcinający mogą spowodować wyciek. Przed wymianą elementu instalację należy odciąć i zredukować ciśnienie w części, przy której prowadzone są prace.
Najczęstsze pytania
Czy można uruchomić podłogówkę bez odpowietrzników na rozdzielaczu?
Można, jeżeli instalacja została bardzo dokładnie napełniona i ma inne skuteczne punkty odpowietrzania. Nie jest to jednak rozwiązanie praktyczne. Przy późniejszym dopuszczaniu wody lub serwisie usunięcie powietrza będzie trudniejsze.
Czy odpowietrznik powinien być otwarty cały czas?
W automatycznych odpowietrznikach kapturek zwykle pozostawia się lekko poluzowany, aby urządzenie mogło odprowadzać powietrze. Nie należy jednak odkręcać go całkowicie. Zawsze pierwszeństwo ma instrukcja producenta konkretnego modelu.
Dlaczego odpowietrznik na rozdzielaczu cieknie?
Najczęściej przyczyną jest zabrudzenie, zużycie mechanizmu pływakowego, zbyt wysokie ciśnienie albo nieszczelność połączenia gwintowanego. Zakręcenie kapturka może chwilowo ograniczyć wyciek, ale uszkodzony element warto wymienić po bezpiecznym odcięciu instalacji.
Dobrze dobrany rozdzielacz z odpowietrznikami nie zastąpi poprawnego montażu, ale daje instalacji podłogowej realną rezerwę na rozruch i codzienną pracę. Przy kompletowaniu osprzętu lepiej potraktować go jako standardowy element układu, a nie dodatek montowany dopiero wtedy, gdy pojawi się problem.
